Tento postup slouží k vytvoření libovolného z následujících objektů s nastavením definovaným uživatelem:
- samostatné běžné okno,
- běžná okna ve stěnách,
- rohová okna.

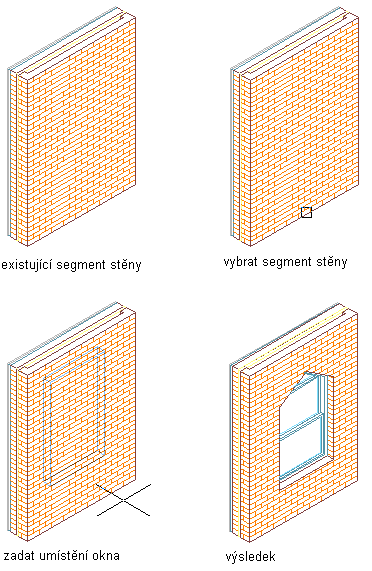

Přidání okna do stěny

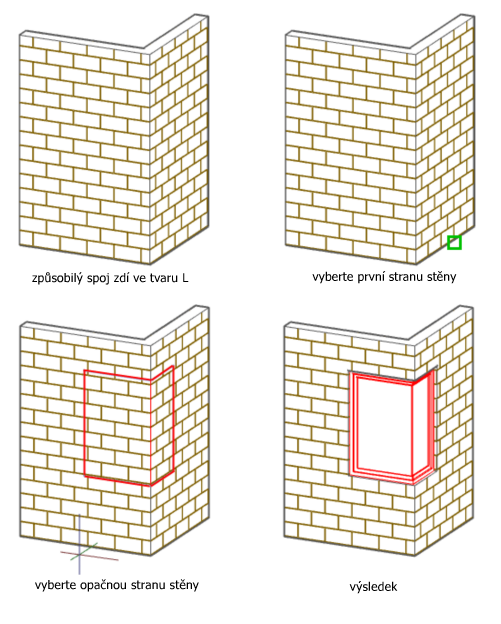

Přidání rohového okna do spoje stěny ve tvaru L
Tip: Pokud chcete zajistit, aby se před výběrem nástroje zobrazila paleta Vlastnosti, Klikněte na
.
. - Otevřete paletu Nástroje a zvolte nástroj Okno nebo Rohové okno.
Pokud je to nezbytné, posuňte paletou nástrojů tak, aby se zobrazil požadovaný nástroj.
Poznámka: Případně můžete kliknout na
. Hledat - Na paletě Vlastnosti rozbalte možnosti Základní a Obecné.
- Vyberte styl okna.
- V části Ohraničené prostory určete, zda lze toto sestavení okna použít jako vazební objekt pro asociativní prostory.
Můžete zde vybrat tři možnosti:
- Ano: Tuto sestavu okna lze použít jako vazební objekt pro asociativní prostory.
- Ne: Toto okno nelze použít jako vazební objekt pro asociativní prostory.
- Podle stylu: Toto okno bude používat nastavení vazby ze stylu okna.
- Rozbalte položku Kóty.
- Zadejte velikost okna:
Chcete-li… Pak… použít standardní velikost okna klikněte na položku Normalizované rozměry a vyberte velikost okna. použít vlastní velikost okna zadejte hodnoty pro Šířku a Výšku. U rohového okna platí, že šířka je součet šířky 1 a šířky 2. - Podle potřeby zadejte hodnotu pro Vzepětí pro vybraný styl a typ okna.
- Zadejte, kde se měří šířka a výška okna:
Jestliže chcete měřit k... Pak… vnější části okenního rámu jako hodnotu pro Měřit k zvolte možnost Vnějšek zárubně. vnitřní části okenního rámu jako hodnotu pro Měřit k zvolte možnost Vnitřek zárubně. střed okenního rámu Jako hodnotu pro Měřit k zvolte možnost Střed zárubně. - Zadejte hodnotu pro Procent otevření nebo Úhel otevření.
Nula indikuje zavřené okno.
- Rozbalte Umístění.
- Jestliže umísťujete okno do stěny, zadejte polohu okna:
Chcete-li… Pak... umístit okno v zadané vzdálenosti mezi hranou otvoru a koncem segmentu stěny nebo hranicí prostoru zvolte možnost Odsazení/Ve středu pro Umístění podél stěny a zadejte hodnotu pro Automatické odsazení. umístit okno do středu segmentu stěny vyberte možnost Odsazení/Ve středu pro možnost Umístění podél zdi a zadejte bod v blízkosti středu segmentu stěny nebo hranice otvoru. umístit okno kdekoli podél stěny klikněte na položku Umístit podél stěny a zvolte možnost Volně. - Zadejte, zda chcete zarovnat okno vertikálně podle výšky parapetu nebo podle výšky nadpraží:
Jestliže chcete zarovnat okno... Pak… podle výšky parapetu vyberte Parapet pro Vertikální zarovnání a zadejte hodnotu pro výšku parapetu. podle výšky nadpraží vyberte Nadpraží pro Vertikální zarovnání a zadejte hodnotu pro výšku nadpraží. - Zadejte bod vložení pro samostatné okno, okno nebo rohové okno ve stěně:
Jestliže chcete vložit... Pak… samostatné okno stiskněte klávesu Enter a zadejte bod vložení a úhel otočení okna. okno do stěny vyberte stěnu a zadejte bod vložení podél stěny. rohové okno ve stěně Vyberte kvalifikovaný spoj stěny tvaru L. Zadejte bod vložení podél druhé stěny. Tip: Jsou 2 možnosti příkazového řádku, kterými lze snáze provést vložení okna do určitého místa: je možné přepnout bod vložení okna z levé strany (výchozí) do středu a doprava jedním nebo dvojím zadáním příkazu ZM (způsob měření) do příkazového řádku. U běžných oken je také možné změřit bod vložení okna ve vztahu k zadanému bodu ve výkresu – například k rámu dveří – zadáním příkazu RE (referenční bod zapnutý) a dále výběrem bodu, odkud se změří vzdálenost.
