Tento postup slouží ke změně vertikální polohy oken podél stěny nebo hranice prostoru, kam jsou okna ukotvena.

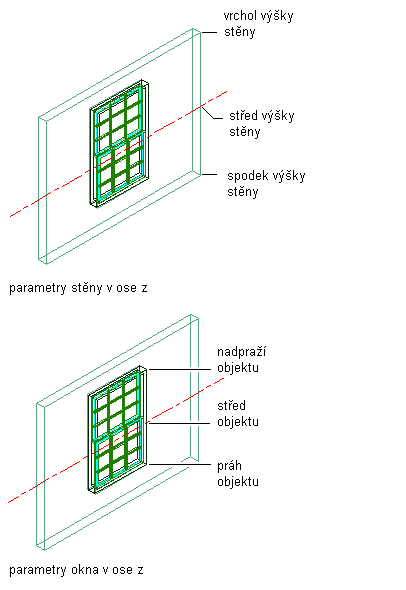

Pozice okna podél parametrů osy Z
- Vyberte okna, která chcete změnit a dvakrát klikněte na jedno z nich.
- Na paletě Vlastnosti rozbalte Základní a rozbalte Umístění.
- Klikněte na položku Ukotvit.
- Vyberte referenční bod pro ukotvení podél osy Z:
Chcete-li… Pak… použít spodek výšky stěny jako referenční bod v rámci možnosti Pozice podél (Z) zvolte pro pole Od hodnotu Spodek výšky stěny. použít střed výšky stěny jako referenční bod v rámci možnosti Pozice podél (Z) zvolte pro pole Od hodnotu Střed výšky stěny. použít vrch výšky stěny jako referenční bod v rámci možnosti Pozice podél (Z) zvolte pro pole Od hodnotu Vrch výšky stěny. - Zadejte vzdálenost od referenčního bodu, ve kterém se mají umístit okna.
S použitím záporné hodnoty proveďte měření od koncového bodu do počátečního bodu.
- Zvolte polohu oken, kam se má měřit:
Jestliže chcete měřit k... Pak… ke spodku oken pro pole Do zvolte Parapet (spodek) objektu. ke středu oken pro pole Do zvolte hodnotu Střed objektu. k vrchu oken pro pole Do zvolte hodnotu Nadpraží (vrch) objektu. - Klikněte na tlačítko OK.
