Křivky

Křivka je série spojených úseček vytvořená jako jeden objekt. Vytvářet lze úsečkové segmenty, obloukové segmenty nebo kombinaci obou.

V některých případech se můžete rozhodnout použít křivky, a to třeba z těchto důvodů:

• Vrcholy zůstanou spojeny i po úpravách rastru
• Absolutní šířka čáry (jako alternativa k relativní tloušťce čáry), která může být konstantní nebo zešikmená přes celý segment
• Přesunutí a kopírování křivky jako celku
• Snadné vytváření obdélníků a polygonů jako jednotlivých objektů.
• Inteligentní použití nesouvislých typů čar přes vrcholy
• Snadné vysunutí pro 3D tělesa v aplikaci AutoCAD

Úprava křivek

Změna tvaru a vzhledu křivky se provést několika způsoby.

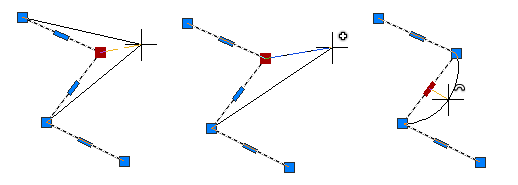

Když vyberete křivku, můžete pomocí uzlů přesunout, přidat nebo odstranit jednotlivé vrcholy a převádět oblouk na přímé segmenty a naopak.

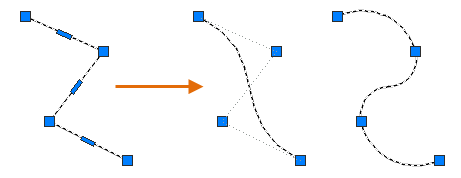

Křivku můžete také vyhladit na spline nebo převést na interpolovanou křivku.

Poznámka: Křivku vyhlazenou na spline můžete převést na B-spline příkazem Spline, který je možností objektu. Hledat

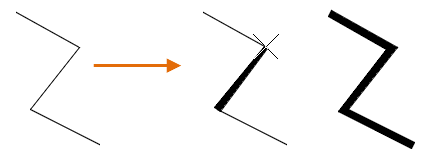

Příkaz KEDIT použijte ke změně šířky jednotlivých segmentů nebo celé křivky.

Poznámka: Mnoho možností k úpravám křivek najdete také na paletě Vlastnosti.

Typy čar a vrcholy křivky

U křivek můžete určit, zda je vzor typu čáry ve středu na každém segmentu nebo pokračuje plynule přes vrcholy po celé délce křivky.

Pomocí systémové proměnné PLINEGEN určete tuto možnost pro nové objekty. Existující křivky můžete aktualizovat na paletě Vlastnosti v nastavení Generování typu čáry.

Formát křivky: Odlehčené vs. „starší“ křivky

Odlehčená křivka je definována jako jeden objekt, který obsahuje informace definující každý z vrcholů křivky, na rozdíl od „starších“ křivek, které jsou definovány jako kolekce mnoha objektů, které definují každý z vrcholů křivky. „Starší“ křivka může být buď 2D nebo 3D křivka, zatímco odlehčená křivka může být pouze 2D křivka.

Odlehčené křivky se zobrazují rychleji a spotřebovávají méně místa na disku a paměti RAM než „starší“ 2D křivky. Od verze AutoCAD 14 a novější jsou 3D křivky vždy vytvářeny jako „starší“ entity křivek a 2D křivky jsou vytvářeny jako odlehčené křivky, pokud nejsou zakřivené nebo přizpůsobené pomocí příkazu KEDIT aplikace AutoCAD. Při otevření výkresu ze starší verze v aplikaci AutoCAD verze 14 nebo novější verzi jsou všechny 2D křivky automaticky převedeny na odlehčené křivky, pokud nebyly zakřiveny nebo přizpůsobeny, případně pokud neobsahují rozšířená data (xdata).

Poznámka: Systémová proměnná PLINETYPE řídí typ 2D křivky vytvořené pomocí příkazů KŘIVKA a KEDIT.
