Vytvoření pohledu průřezu

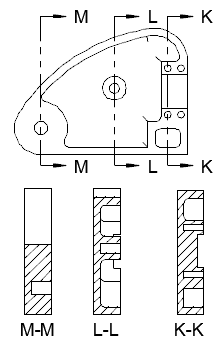

Pohled průřezu dokumentace modelu se generuje odříznutím celé délky řezaného objektu.

1. Kliknutím na kartu rozvržení se přepněte do výkresového prostoru.
   Poznámka: Karta na pásu karet Rozvržení se automaticky zobrazí, pokud je aktivní rozvržení.
2. Klikněte na kartu Rozvrženípanel Vytvořit pohledrozevírací seznam ŘezPlný.
3. Klikněte na pohled, který chcete použít jako nadřazený pohled. U kurzoru se zobrazí šipka počátečního směru.
4. Kliknutím na kreslicí plochu označte počáteční bod čáry řezu. U kurzoru se zobrazí šipka koncového směru.
5. Kliknutím na kreslicí ploše určete koncový bod čáry řezu. U kurzoru se zobrazí náhled pohledu řezu.
6. Přesuňte náhled do požadovaného místa a kliknutím pohled umístěte.
   Tip: Náhled je vázán tak, že ho lze přesunout pouze ve směru kolmém na čáru řezu. Chcete-li vazbu uvolnit, stiskněte klávesu SHIFT. Chcete-li vazbu obnovit, znovu stiskněte klávesu SHIFT.
7. Klikněte na kartu Tvorba pohledu řezupanel Metodarozevírací seznam HloubkaOdříznout. Hledat
   Poznámka: Pokud chcete zahrnout geometrii za rovinou řezu, vyberte možnost Vzdálenost a zadejte hloubku, do které chcete zahrnout detaily.
8. Klikněte na kartu Tvorba pohledu řezupanel VytvořitOK.
