Vytváří řady čárových segmentů kreslených volně od ruky.
Hledat

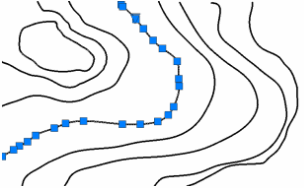

Kreslení od ruky je užitečné při kreslení nepravidelných hranic nebo při trasování pomocí digitizéru. Před náčrtem určete typ objektu (úsečka, křivka nebo spline), přírůstek a toleranci.
Zobrazí se následující výzvy.
- Odruky
-
Vytvoří náčrt.
- Typ
-
Určuje typ objektu pro linii náčrtu. (systémová proměnná SKPOLY)
- Úsečka
- Křivka
- Spline
Poznámka: Systémová proměnná PLINETYPE řídí typ 2D křivky vytvořené při nastavení možnosti Typ na hodnotu Křivka. - Přírůstek
-
Definuje délku jednotlivých segmentů načrtnutých úseček. Chcete-li generovat úsečku, je třeba ukazovací zařízení posunout o vzdálenost větší, než je hodnota přírůstku. (systémová proměnná SKETCHINC)
- Tolerance
-
U křivek spline určuje, nakolik křivka spline odpovídá náčrtu od ruky. (systémová proměnná SKTOLERANCE)
