Složité šrafovací vzory mohou obsahovat více čar definic a jejich počátek může být odsazen od počátku.
Ne všechny šrafovací vzory používají body počátku 0,0. Při tvorbě složitých šrafovacích vzorů je nutné správně určit následující vlastnosti rodiny čar:
- První bod
- Odsazení
- Vzory definované pomocí čárek o dané délce, teček a mezer
Šrafovací vzory definované pomocí více čar definic popisují délku a úhel, ve kterém má být každý segment čáry nakreslen. Následující obrázek ukazuje definiční čáry, které popisují šrafovací vzor AR-B816:
*AR-B816, 8x16 Block elevation stretcher bond 0, 0,0, 0,8 90, 0,0, 8,8, 8,-8
Vyplněná plocha vypadá potom takto:
Příklad: Vzor ve tvaru převráceného U
Převrácené U (jedna čára nahoru, jedna přes a jedna dolů) je vzor opakující se jednou za jednu jednotku a skládá se ze segmentů čar, které jsou 0.5 jednotky dlouhé a za nimiž vždy následuje mezera 0.5 jednotky široká.
Vyplněná plocha vypadá potom takto:
Tento vzor by byl definován následovně:
*IUS, Inverted U's 90, 0,0, 0,1, .5,-.5 0, 0,.5, 0,1, .5,-.5 270, .5,.5, 0,1, .5,-.5

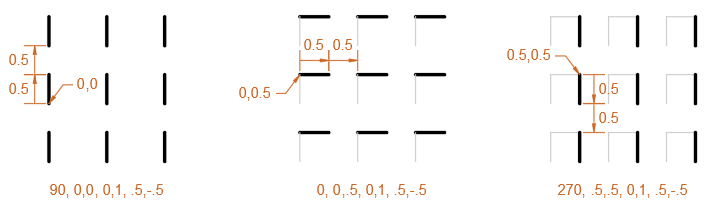

Na následujícím obrázku je zobrazeno vizuální shrnutí způsobu kreslení vzoru:
- První přerušovaná čára představuje čáru nahoru, která začíná v bodu počátku 0,0 a nakreslí se pod úhlem 90 stupňů.
- Druhá přerušovaná čára představuje vodorovnou čáru, která začíná v bodu počátku 0,0.5 a nakreslí se pod úhlem 0 stupňů.
- Třetí přerušovaná čára představuje čáru dolů, která začíná v bodu počátku 0.5,0.5 a nakreslí se pod úhlem 270 stupňů. Třetí čáru tvaru je možné zadat také následovně:
90, .5,0, 0,1, .5,-.5
nebo
270, .5,1, 0,1, -.5,.5
Příklad: Šesticípá hvězda
Vzor šesticípé hvězdy je možné vytvořit třemi přerušovanými čarami, které začínají v bodu počátku a pokračují podél směru vektoru určeného zadaným úhlem.
Vyplněná plocha vypadá potom takto:
Tento vzor by byl definován následovně:
*STARS, Six-pointed star 0, 0,0, 0,.866, .5,-.5 60, 0,0, 0,.866, .5,-.5 120, .25,.433, 0,.866, .5,-.5
