Chytré bloky: Vyhledávání a převod

AutoCAD 2025 nabízí další řešení chytrých bloků, která zjednodušují proces návrhu. V této verzi můžete snadno převést více instancí vybrané geometrie na bloky.

Jakmile určíte geometrii k převodu, aplikace AutoCAD najde a zvýrazní všechny instance stejné geometrie. Potom můžete vybrat, zda chcete převést vybranou geometrii a nalezené instance na blok.

Při převodu na existující blok máte několik možností. Můžete vybrat blok z aktuálního výkresu, naposledy použitý blok nebo podobné bloky v knihovně bloků, které jsou identifikovány algoritmem strojového učení.

Poznámka: Bloky navržené pomocí strojového učení jsou k dispozici pouze v aplikaci AutoCAD.

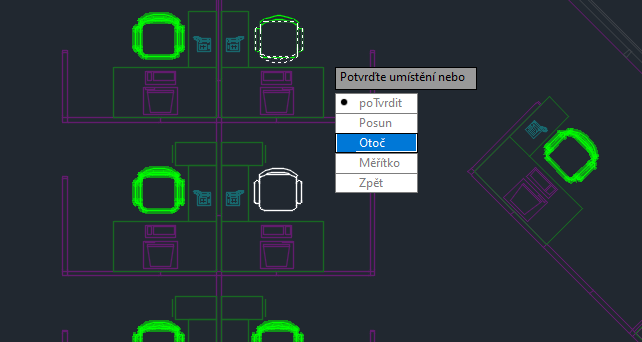

Po výběru existující definice bloku můžete upravit měřítko a otočení a určit tak, jak vybraná definice bloku nahradí nalezené instance.

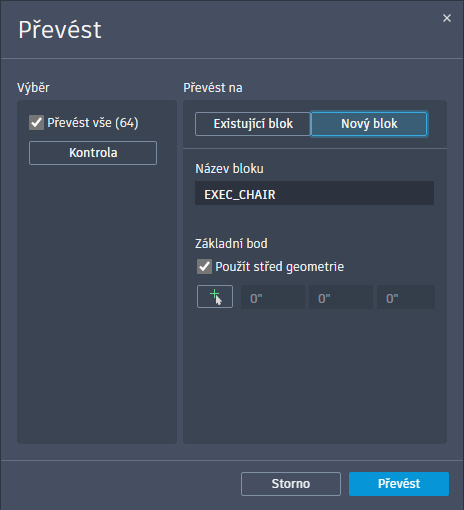

Případně můžete zdrojový objekt nebo vybrané instance převést na nový blok. V dialogu Převést definujte nový blok zadáním názvu bloku a bodu vložení. Ve výchozím nastavení je bod vložení nastaven na střed vybrané geometrie.

Možnost rychle převést opakující se geometrii na bloky minimalizuje nadbytečnost v procesu návrhu a nabízí širší řadu možností organizace výkresů.

Nové příkazy

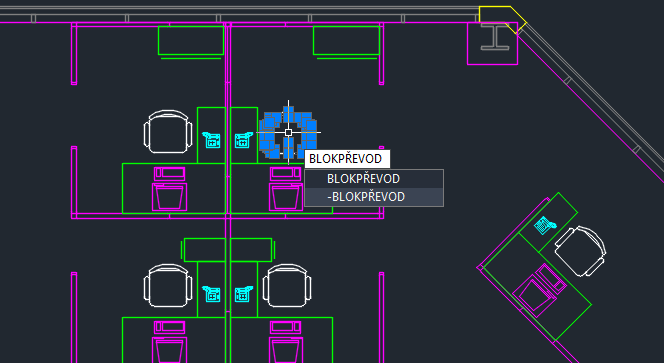

BLOKPŘEVOD – zobrazí dialog Převést a převede vybranou geometrii a identické instance na bloky.

-BLOKPŘEVOD – spustí se na příkazovém řádku a převede vybrané entity a identické instance na bloky.

Nové systémové proměnné

BLOCKEXCLUDECOLOR – nastavuje barevné zvýraznění pro identifikované instance, které by neměly být převedeny na bloky.

BLOCKINCLUDECOLOR – nastavuje barevné zvýraznění pro identifikované instance, které je možné převést na bloky.

BLOCKTARGETCOLOR – nastaví barevné zvýraznění pro určenou instanci, ze které se vytvoří nová definice bloku.
