Nastaví zobrazení skrytých hran.
SHNASTAV (příkaz)
Tato nastavení jsou viditelná, pouze když je použit příkaz SKRYJ a hodnota SHADEMODE je nastavena na 2D drátový.
Seznam možností
Zobrazí se následující možnosti.
Zakryté čáry
-
Udává typ a barvu zakrytých čar. Zakrytá čára je neviditelná čára, která se zviditelní po změně barvy a typu.
- Typ čáry
-
Vypíše dostupné typy čar, které lze aplikovat na zakryté čáry. Na rozdíl od běžných typů čar, nejsou zakryté čáry ovlivněny hodnotou zoomování. (systémová proměnná OBSCUREDLTYPE)
- Barva
-
Vypíše dostupné barvy, které lze aplikovat na zakryté čáry. (systémová proměnná OBSCUREDCOLOR)
Procento zkrácení pro halo efekt
-
Určuje vzdálenost ke zkrácení čáry s halo efektem. Čára s halo efektem je zkrácena v bodě, kde bude neviditelná. Vzdálenost je určena jako procento jednoho palce a není ovlivněna hodnotou zoomování. (systémová proměnná HALOGAP)
Zahrnout text do operací SKRYJ
-
Určuje, zda jsou textové objekty vytvořené příkazy TEXT nebo MTEXT zahrnuty během příkazu SKRYJ. ( systémová proměnná HIDETEXT)
Průsečnice ploch
-
Určuje zobrazení a barvu křivek průsečíků. Křivka průsečíku je zobrazena na průsečíku plocha-plocha u povrchů 3D.

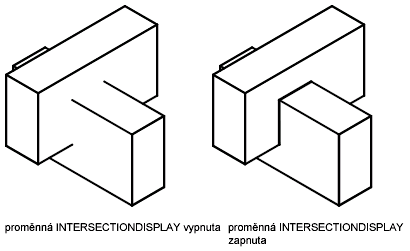

- Zobrazit průsečnice
-
Určuje zobrazení křivek průsečíků. (systémová proměnná INTERSECTIONDISPLAY)
- Barva
-
Vypíše dostupné barvy pro křivky průsečíků. (systémová proměnná INTERSECTIONCOLOR)
