Naučte se, jak používat data IFC v návrzích aplikace Inventor.
Co je nového: 2025

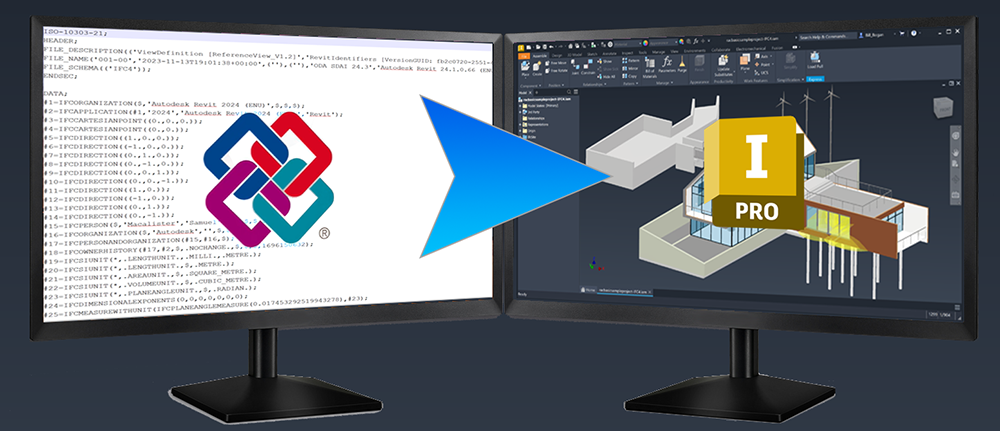

IFC je formát výměny dat, který lze použít také k archivaci dat BIM. Jedná se o snímek v čase návrhu. Aplikace Inventor otevře soubor IFC a umístí prvky do sestavy aplikace Inventor. Aplikace Inventor importuje data IFC na základě možností, které vyberete v dialogu Importovat.
Aplikace Inventor poskytuje dva typy importu dat IFC: Referenční model a Převést model. V rámci těchto dvou typů si můžete nastavit předvolby způsobu importu geometrie, mimo jiné například jako geometrii s více tělesy, nebo jako jednotlivé komponenty, jako reprezentaci těles, nebo jako reprezentaci sítí.
Referenční model, jak naznačuje název, je referenční model s odkazy na zdrojový soubor IFC. Importovaná data modelu jsou interní v sestavě a nelze je upravovat. Když se zdrojový soubor IFC změní, aplikace Inventor vás na tuto změnu upozorní a budete mít možnost model aplikace Inventor adekvátně aktualizovat.
Převést model je možnost jednorázového importu dat IFC. Na zdrojový soubor IFC nic neodkazuje, takže se u tohoto modelu nepoužijí žádné aktualizace ze souboru IFC. Importované modely jsou plně pod vaší kontrolou a můžete je v aplikaci Inventor upravovat.
