Migrace úrovně detailů

Reprezentace úrovně detailů byly zavedeny za účelem zvýšení kapacity a výkonu v době, kdy byly počítače pomalejší a měly méně paměti. Sestavy obsahující úrovně detailů a náhrady se ve verzi Inventor 2022 nebo novější převedou na stavy modelu.

Převod úrovně detailů

Když otevřete starší sestavu obsahující úrovně detailů, budou odebrány následující úrovně detailů definované systémem:

• Všechny komponenty vypnuty
• Všechny součásti vypnuty
• Všechna Obsahová centra vypnuta

Hlavní úroveň detailů a všechny uživatelem definované úrovně detailů, včetně náhrad, budou zachovány a převedeny na stavy modelu.

Do možností otevření souboru zobrazení návrhu byla přidána možnost Skrýt komponenty Obsahového centra. Tato možnost poskytuje funkce podobné starší úrovni detailů „Všechny prvky Obsahového centra potlačeny“.

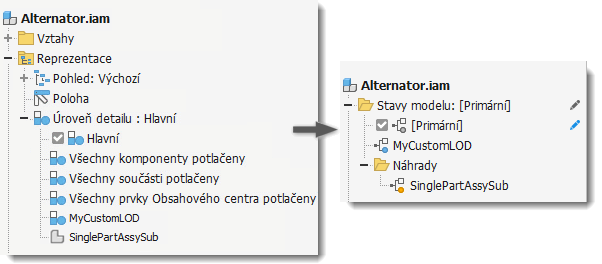

Na následujícím obrázku je hlavní úroveň detailů převedena na primární stav modelu. Uživatelem definovaná úroveň detailů a náhradní úroveň detailů jsou převedeny na stavy modelů se stejnými názvy. Tři systémové úrovně detailů, které vypínaly všechny komponenty, všechny součásti a všechna Obsahová centra, byly odebrány.

Tip: Místo starších úrovní detailů můžete použít reprezentace zobrazení. Dosáhnete tak podobného zlepšení výkonu velkých sestav. Neviditelné komponenty nejsou načteny do paměti.

Rozpisky nebo kusovníky vytvořené z úrovně detailů odkazovaly v předchozích verzích na hlavní úroveň detailů, která obsahovala všechny komponenty. Rozpiska v nehlavní migrované úrovni detailů stále používá rozpisku definovanou hlavní úrovní. Tento stav se označuje jako „delegovaná rozpiska“. Při vytvoření rozpisky z migrované uživatelem definované úrovně detailů nebo náhrady se zobrazí zpráva o delegování rozpisky.

Co je delegování rozpisky?Zpráva o delegování rozpisky se zobrazí při spuštění příkazu Rozpiska nebo Kusovník. Upozorní vás, když je zdroj informací v jiném stavu modelu. Zpráva o delegování rozpisky se zobrazí, pokud aktivní stav modelu splňuje jednu z následujících podmínek:

• Stav modelu je migrovaná nehlavní úroveň detailů.
• Stav modelu je soubor náhradní součásti.

Kliknutím na tlačítko Ano aktivujete zdrojový stav modelu a zobrazíte rozpisku.

Tip: Rozpisku migrované nehlavní úrovně detailů nebo náhrady nelze upravit. Pokud chcete upravit rozpisku stavu modelu vytvořeného z nehlavní úrovně detailů, vytvořte kopii daného stavu modelu. V případě potřeby si můžete ponechat upravitelnou novou kopii a odstranit migrovaný stav modelu.
