Výběr více těles v souboru součásti pomocí okna

Nově můžete vybrat více těles v rámci souboru součásti s více tělesy (IPT) pomocí okna. Stačí nastavit příslušný filtr výběru:

• Chcete-li vybrat více těles pomocí okna nebo kříženého okna, nastavte filtr výběru na možnost Tělesa.
• Chcete-li vybrat více ploch/hran pomocí okna nebo kříženého okna, nastavte filtr výběru na možnost Plochy a hrany.

Odeslaný nápad k aplikaci Inventor® na webu Ideas

Další informace o filtrech výběru naleznete v části Příkaz Vybrat – reference.

Zobrazení rozšířených informací v prohlížeči povoleno pro více příkazů

Možnosti Zobrazit v prohlížeči rozšířené informace za názvy uzlů prvků (k dispozici v dialogu Možnosti aplikace na kartě Součásti) a Zobrazit rozšířený název (k dispozici v nabídce nástroje v prohlížeči modelu) byly rozšířeny o podporu následujících příkazů:

• 3D model Pracovní prvky
  • Zrcadlit
  • Všechny pracovní roviny
  • Všechny pracovní body
  • Všechny pracovní osy

Přístup: Prostřednictvím dialogu Možnosti aplikace a karty Součásti

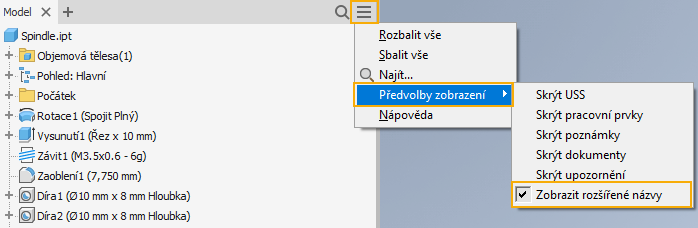

Přístup prostřednictvím nabídky nástroje v prohlížeči modelu

Odeslaný nápad k aplikaci Inventor® na webu Ideas

Další informace naleznete v části Karta Součást – reference (Možnosti aplikace).

Odeslaný nápad k aplikaci Inventor® na webu Ideas

Další informace o používání příkazu Zrcadlit naleznete v části Uspořádání prvků součástí do polí.

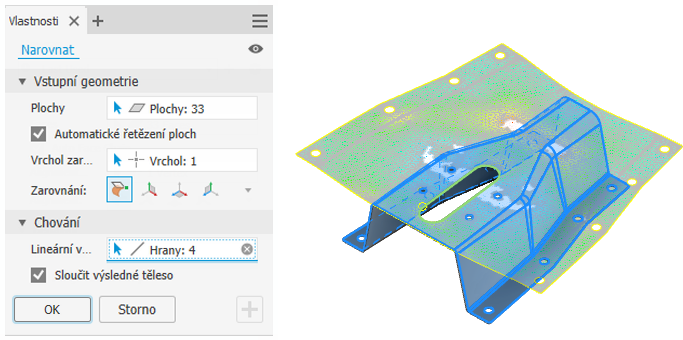

Narovnat

Nově můžete pomocí příkazu „Narovnat“ provést následující akce:

• Můžete vybrat více rovinných děr, které chcete nastavit jako tuhé.
• Můžete přejmenovat prvek narovnání.
• Můžete zarovnat výsledky s modelem, nebo rovinami XY, XZ nebo YZ.

Další informace naleznete v části Narovnání ploch.

3D Poznámka

Nově můžete v příkazech Text s odkazem, Obecná poznámka a Poznámka obecného profilu přidávat uživatelské vlastnosti.

Další informace naleznete v části Práce s textem a odkazy.
