Číslování stupnice a podstupnic schodiště

Pro schodiště založené na komponentách můžete zobrazit čísla stupnic/podstupnic ramene v půdorysu, bokorysu nebo řezu.

Stejně jako u jakékoli jiné poznámky jsou tato čísla viditelná pouze v pohledu, ve kterém byla umístěna.

Poznámka: Poznámku pro stupnici/podstupnici nelze přidat ke schodišti založenému na náčrtu.

Přidání čísel stupnic nebo podstupnic

1. Klikněte na kartu Poznámkapanel Popisek (Číslo stupnice).
2. Na paletě Vlastnosti upravte vlastnosti instance.

   Hodnoty těchto vlastností budou uloženy a použity jako výchozí pro další čísla stupnic/podstupnic přidaných do modelu a bude tak možné nastavit dané předvolby.

   Pomocí dialogu Možnosti můžete označit poznámkami stupnice nebo podstupnice, vybrat orientaci popisku nebo změnit velikost textu čísla.

3. V půdorysném pohledu umístěním kurzoru zvýrazněte referenci (umístění na ramenu), kam chcete umístit čísla:
   • Vlevo
   • Levá čtvrtina
   • Střed
   • Pravá čtvrtina
   • Vpravo
4. Kliknutím umístěte čísla stupnic/podstupnic. (Ve výchozím nastavení jsou číslovány podstupnice.)
   Poznámka: V pohledu řezu nebo bokorysu mohou čísla stupnic/podstupnic používat jako referenci pro umístění pouze trajektorii schodiště.
5. Opakováním předchozího kroku můžete podle potřeby přidat čísla stupnic/podstupnic na všechna ramena ve schodišti.

   Čísla stupnic/podstupnic jsou pořadová pro všechna ramena ve schodišti.

6. Na panelu Vybrat ukončete příkaz kliknutím na možnost (Upravit).


Úprava poznámky stupnice/podstupnice po umístění

1. Vyberte poznámku stupnice nebo podstupnice (podle potřeby použijte k zvýraznění kartu).
2. Na panelu Možnosti podle potřeby změňte hodnotu pro parametr Počáteční číslo.

   Pořadí čísel stupnic/podstupnic se automaticky změní podle nové hodnoty a všechny poznámky stupnic/podstupnic ve schodišti se aktualizují.

3. Na paletě Vlastnosti upravte vlastnosti instance.

   Při úpravách vlastností po umístění poznámky můžete také změnit referenci použitou při umístění poznámky.

4. Chcete-li odstranit vybranou poznámku stupnice nebo podstupnice, stiskněte klávesu DELETE.

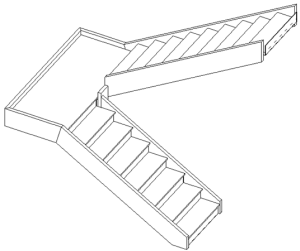

Ramena začínající a končící podstupnicí

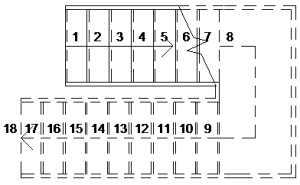

• Podstupnice jsou číslovány:

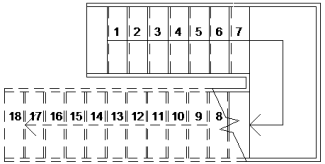

• Stupnice jsou číslovány:

Poznámka: Pokud číslujete stupnice v ramenu končícím podstupnicí, číslo poslední stupnice odpovídá podestě (číslo 8 na předchozím obrázku).

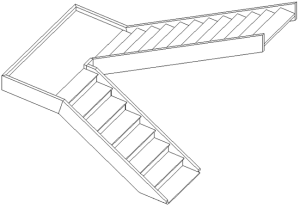

Ramena začínající a končící stupnicí

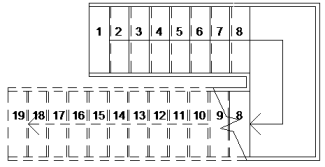

• Podstupnice jsou číslovány:

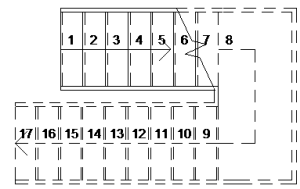

• Stupnice jsou číslovány:
