Vytvoření rodiny profilů

Rodina profilů obsahuje tvar dvojrozměrné uzavřené smyčky, který lze načíst do projektu a použít u určitých prvků budovy.

Videofilm: Použití rodin profilů

Můžete například nakreslit smyčku profilu pro zábradlí a potom tento tvar použít pro zábradlí v projektu. Načtené profily se zobrazují v Prohlížeči projektu.

Chcete-li vytvořit rodinu profilů, otevřete novou rodinu a nakreslete profil pomocí čar, kót a referenčních rovin. Rodinu profilu lze po jejím uložení načíst a použít pro geometrii plného tvaru v projektu. Různé šablony rodin profilů definují konkrétní podmínky nebo typy prvků. Vyberte šablonu rodiny, která nejlépe odpovídá vašemu případu použití.

V tomto postupu je popsáno vytvoření obecného tvaru profilu, který bude k dispozici pro různé stavební prvky v projektu. Vaše konkrétní záměry o budově se mohou od projekčních záměrů lišit.

Vytvoření profilu

1. Klikněte na kartu Soubor NovéRodina.
2. V dialogu Nová rodina – Vybrat soubor šablony zvolte šablonu profilu a klikněte na tlačítko Otevřít.

   Editor rodin otevře půdorysný pohled, který obsahuje dvě referenční roviny. Pro náčrt nejsou k dispozici žádné další pohledy.

3. V případě potřeby načrtněte referenční roviny pro omezení čar v profilu.
4. Klikněte na kartu Vytvořitpanel Detail (Čára) a načrtněte smyčku profilu.
5. V případě potřeby klikněte na kartu Vytvořitpanel Detail (Komponenta detailu) a umístěte komponentu detailu do rodiny profilů.
   Tip: Pořadí řazení jakýchkoli komponent detailu v rodině lze změnit pomocí nástrojů pro pořadí kreslení komponent detailu.
6. Chcete-li určit míru detailů zobrazovaní rodiny profilů v projektu, vyberte některou z čar v náčrtu profilu a klikněte na kartu Upravit | Čárypanel Viditelnost (Nastavení viditelnosti).
7. Vyberte požadované úrovně detailů (Jemné, Střední nebo Hrubé) a klikněte na tlačítko OK.
   Tip: Stejným způsobem můžete nastavit úroveň detailu i pro detailní komponenty.
8. Na paletě Vlastnosti pod položkou Další pro možnost Využití profilu klikněte do pole Hodnota a vyberte typ profilu.

   Pokud například vytváříte profil příčle, zvolte možnost Příčel.

   Tip: Toto nastavení zajišťuje, že v případě použití profilů v projektu jsou použity pouze relevantní profily. Například při výběru profilu pro příčel budou zobrazeny pouze profily s vlastností Využití profilu nastavenou na možnost Příčel. Profily hran schodiště se nezobrazí. Pokud je vlastnost Využití profilu nastavena na možnost <Obecné>, budou zobrazeny všechny typy prvků.
   Poznámka: Při vytváření profilu zábradlí je nejlepší ponechat geometrii profilu vystředěnou na referenčních rovinách šablony.
9. Klikněte na tlačítko Použít.
10. Přidejte případné požadované kóty.
11. Uložte rodinu.

Příklady

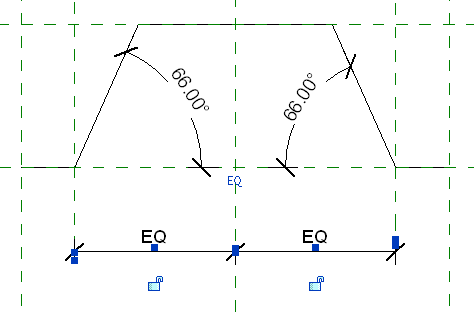

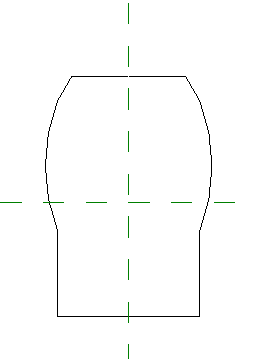

Ukázkový náčrt profilu

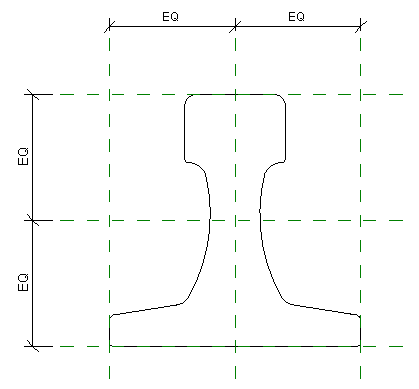

Ukázkový náčrt profilu jeřábové dráhy



Poznámka: Profil kovové mostovky není uzavřená smyčka. Toto je příklad speciálního profilu, který nevyžaduje náčrt uzavřené smyčky.

Ukázkový náčrt profilu kovové mostovky
