Výška od úrovně

Možnost úpravy parametru Výška od úrovně závisí na tom, jak je prvek umístěn.

Různé charakteristiky povrchu včetně následujících ovlivňují možnost úpravy parametru:

• Vertikální nebo nevertikální
• Plošné
• Bez hostitele, založené na pracovní rovině
• Bez hostitele, nezaložené na pracovní rovině

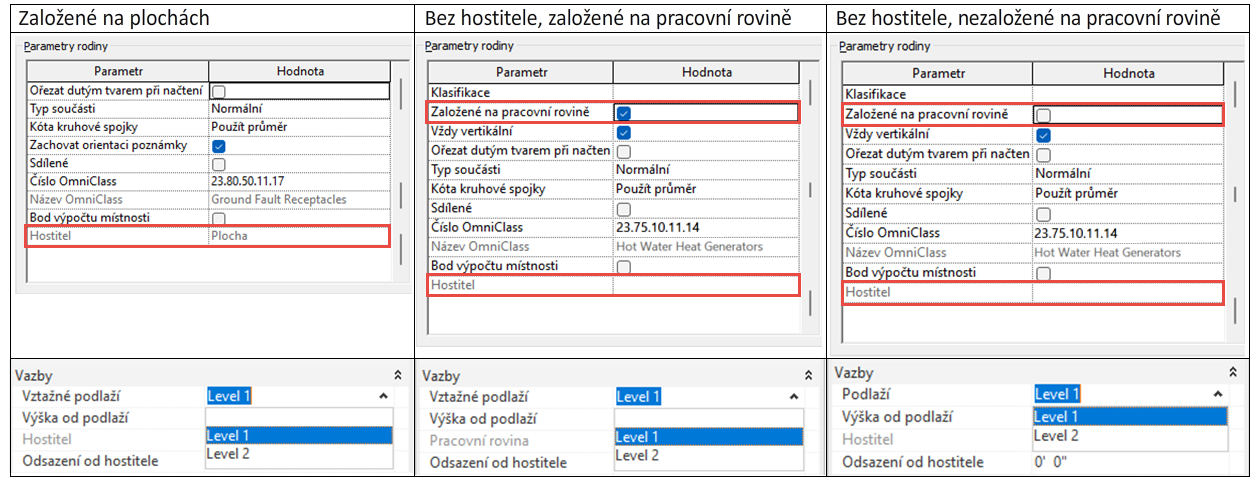

Definice obsahu také ovlivní, jaká vlastnost související s úrovní je dostupná. Hodnota vlastnosti na úrovni výkazu existuje u prvků založených na plochách a u prvků bez hostitele založených na pracovní rovině. Prvky bez hostitele nezaložené na pracovní rovině nemají vlastnost Úroveň výkazu. Místo ní mají vlastnost Úroveň, jak je shrnuto v následující tabulce:

Prvky založené na ploše

U prvků založených na plochách je možné upravit parametr Výška od úrovně, pokud je prvek umístěn na vertikálním povrchu, například v případě, kdy je zásuvka umístěna na stěně.

Parametr Výška od úrovně není možné upravit, pokud je prvek umístěn na jiném než vertikálním povrchu, například v případě, kdy je zásuvka umístěna na podlaze nebo kdy je osvětlovací těleso umístěno na podhledu.

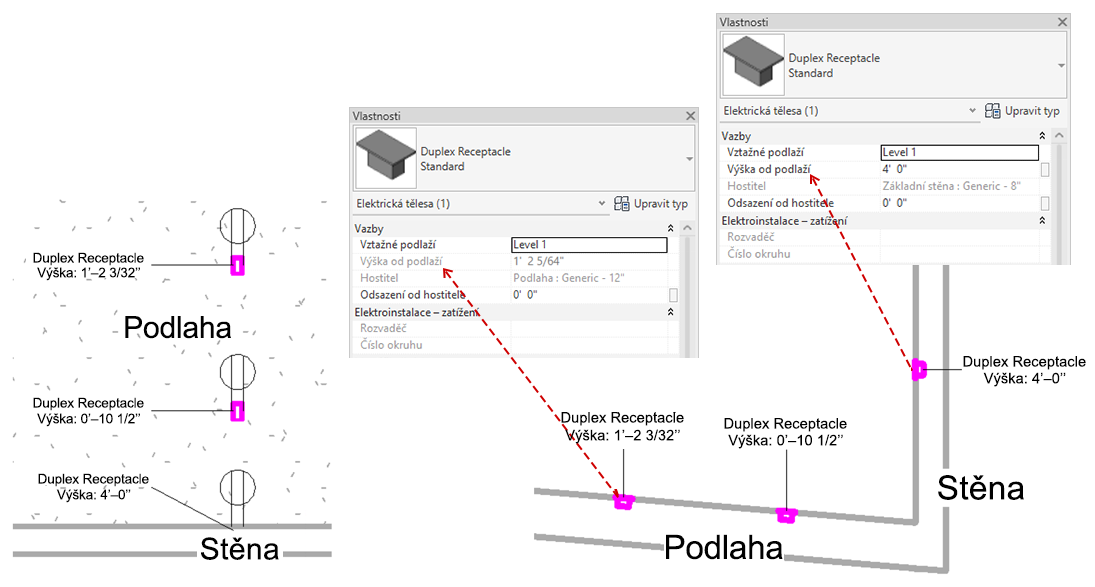

Scénáře zásuvek

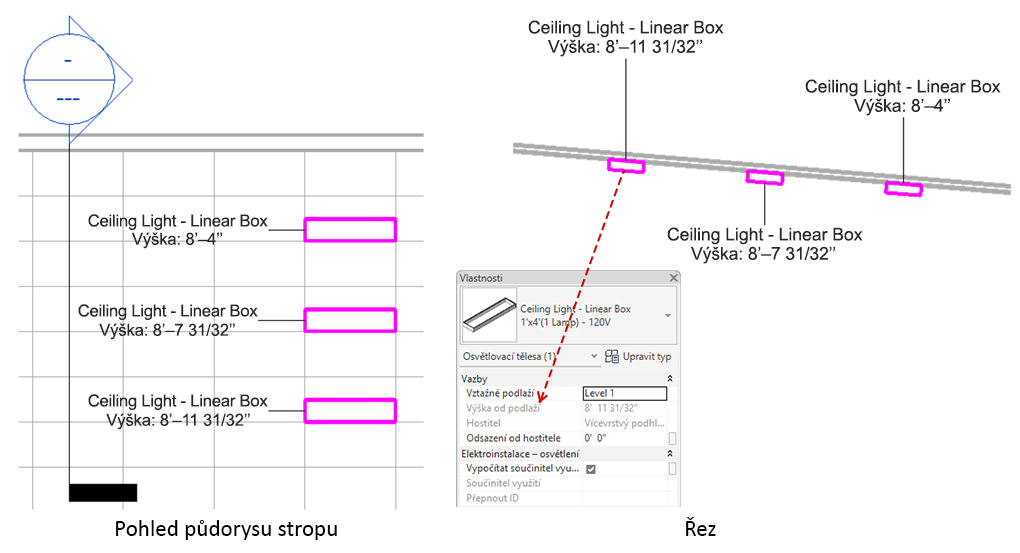

Scénáře osvětlovacích těles

Prvky bez hostitele

Prvky bez hostitele je možné definovat jako založené na pracovní rovině nebo nezaložené na pracovní rovině.

U prvků založených na pracovní rovině je možné parametr Výška od úrovně vždy upravit. Nezáleží na tom, zda jsou prvky umístěny na vertikální nebo nevertikální pracovní rovině.

U prvků nezaložených na pracovní rovině se hostitel může lišit.

• Hostitel je úroveň: Toto je nejběžnější případ při umisťování vybavení a zařízení do propojeného architektonického modelu. Parametry Výška od úrovně a Odsazení od hostitele mají stejnou hodnotu.
• Hostitel je podlaha: Hodnota parametru Výška od úrovně závisí na výšce podlahy od úrovně, čili se může lišit od hodnoty Odsazení od hostitele. Hodnota parametru Výška od úrovně se aktualizuje, jakmile se aktualizuje parametr Odsazení od hostitele a naopak.

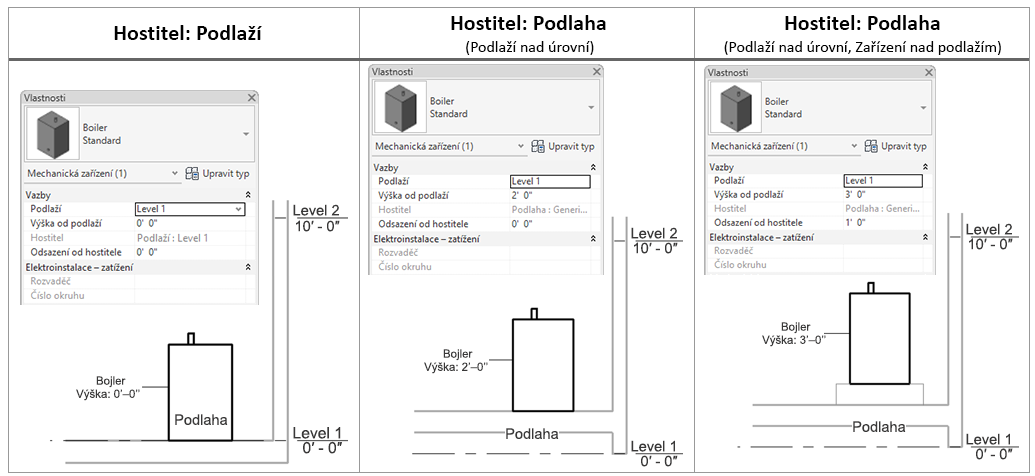

V níže uvedeném příkladu je podlaha ve výšce 2' 0" nad úrovní. Pokud je na podlahu umístěn kotel, hodnota parametru Výška od úrovně = 2' 0" a hodnota parametru Odsazení od hostitele = 0' 0".

Pokud upravíte buď parametr Výška od úrovně na 3' 0", nebo parametr Odsazení od hostitele na 1' 0", dostanete stejný výsledek, protože hodnota každého parametru se aktualizuje podle toho druhého parametru.
