Umístění spojky

V rodině umístěte spojku na plochu nebo na pracovní rovinu.

Umístění spojky na ploše

1. V Editoru rodin klikněte v Prohlížeči projektu dvakrát na možnost Pohledy (vše) 3D pohledy 3D a otočte model tak, aby se zobrazila plocha, na kterou chcete umístit spojku.

   Primární spojkou se stane první spojka, kterou pro určitý typ umístíte. Toto přiřazení lze později změnit.

2. Klikněte na kartu Vytvořitpanel Spojky a klikněte na typ spojky, například Potrubní spojka.
3. Umístěte kurzor na plochu ležící na ose X. Jakmile se zvýrazní hrany, kliknutím umístěte primární spojku. (Ve výchozím nastavení je již tato možnost vybrána.)

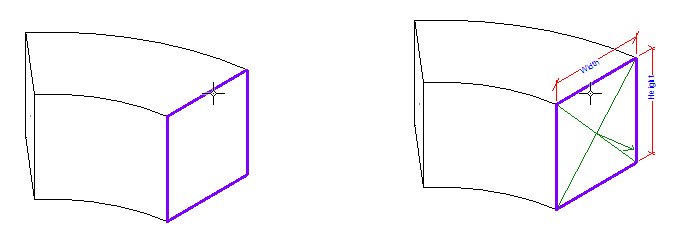

   Primární spojka je umístěna.


4. Vyberte spojku a podle potřeby určete vlastnosti instance.

   Zadané velikosti a orientace určují způsob připojení ke kompatibilním komponentám. Hodnoty parametrů můžete buď zadat, nebo je převzít z parametrů rodiny komponenty.

Poznámka: Toto je doporučená metoda umístění spojky.

Umístění spojky na pracovní rovině

1. V Editoru rodin otevřete půdorysný pohled a 3D pohled, do něhož chcete umístit spojku.

   Primární spojkou se stane první spojka, kterou pro určitý typ umístíte. Toto přiřazení lze později změnit.

2. Klikněte na kartu Vytvořitpanel Spojky a klikněte na typ spojky (elektrická, potrubní, trubková, kabelové lávky nebo elektroinstalační trubky).

   Klikněte například na možnost Elektrická spojka a klikněte na kartu Upravit | Umístit elektrickou spojkupanel Umístění (Pracovní rovina).

3. V dialogu Pracovní rovina vyberte pracovní rovinu, na kterou chcete umístit spojku, a klikněte na tlačítko OK.

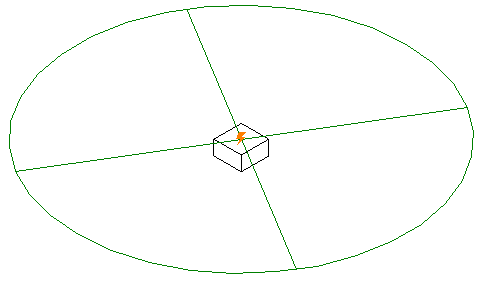

   V tomto příkladu je elektrická spojka umístěna na horní pracovní rovinu skříně spojky.


4. Vyberte spojku, přesuňte ji a podle potřeby určete vlastnosti instance.

   Hodnoty parametrů můžete buď zadat, nebo je převzít z parametrů rodiny komponenty.
