Do načítatelné rodiny, která se zobrazí po načtení rodiny do projektu, můžete přidat uzly tvaru.
Pomocí uzlů tvarů můžete místo vytvoření více typů v Editoru rodin provést změnu velikosti komponenty na kreslicí ploše.
Chcete-li přidat uzly tvarů do rodiny komponent, postupujte takto:
- Přidejte referenční roviny do rodiny.
- Přidejte geometrii, aby se náčrt geometrie zarovnal k referenčním rovinám.
- U referenčních rovin ověřte, zda je hodnota položky Jde o referenci jiná než Není reference.
- Přidejte kótu k referenčním rovinám.
Poznámka: Pokud požadujete uzly tvaru v 3D pohledech, použijte referenční čáry místo referenčních rovin.
- Opatřete kótu popiskem jako parametr instance.

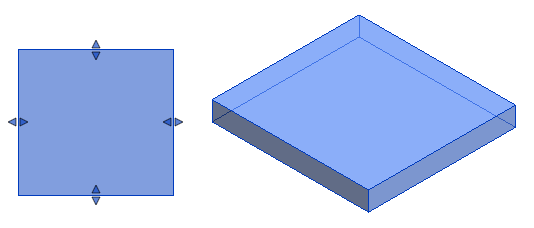

- Uložte rodinu a načtěte ji do projektu. Při výběru komponenty na kreslicí ploše projektu se uzly tvarů zobrazují na místech, kde jsou referenční roviny zarovnány a okótovány.
