Připojit spojky

Spojky lze propojit a tím označit průtok rodinou.

Připojené spojky mají vliv pouze v případě, že má položka Systémový typ nastavení Globální, což je obvyklé u tvarovek a řadových komponent, jako jsou tlumiče, ventily a čerpadla. Pokud jsou spojky připojeny, aplikace Revit se pokusí rozlišit typ systému, směr toku a hodnoty průtoku.

Tento příkaz použijte, pokud chcete, aby chování systému přecházelo z jedné spojky do druhé. Připojení spojek také umožňuje použít zařízení jako řadové komponenty v systému. Vzhledem k tomu, že tvarovky nemají parametry pro uložení proudění kapaliny nebo vzduchu, aplikace Revit po připojení spojek pro tvarovku přenese systémové informace touto tvarovkou.

1. V Editoru rodin otevřete pohled, který obsahuje připojované spojky.
2. Vyberte spojku.
3. Klikněte na kartu Upravit | Spojovací prvekpanel Připojení spojky (Připojit spojky). Poté vyberte spojky, které budou připojeny k prvním spojkám.
4. Vyberte některou z připojených spojek.

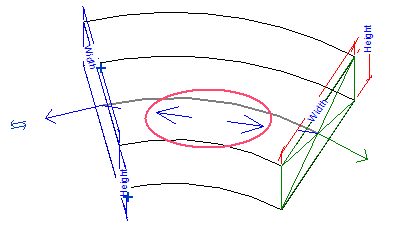

   Mezi spojkami se zobrazí šipky označující připojení.
