Chcete-li při exportu do formátu IFC zahrnout uživatelem definovanou sadu vlastností, je nutné vytvořit soubor TXT. Tento soubor vhodně strukturuje data v exportu do formátu IFC.
- Stáhněte si vzorovou šablonu pro sady parametrů definované uživatelem.
- V textovém editoru vytvořte na novém řádku sadu uživatelských vlastností (tj. #PropertySet:).
- Stiskněte klávesu Tab a zadejte název sady vlastností (tj. ColumnPSet).
- Stiskněte klávesu Tab a definujte úroveň, instanci [I] nebo typ [T]. Ve verzi 2024.1 a novější tento krok není vyžadován, použijte [I].
- Stiskněte klávesu Tab a definujte třídy IFC, které mají obsahovat tyto vlastnosti. Každá zahrnutá třída je oddělena čárkou. V našem příkladu se jedná o následující třídy: IfcColumn, IfcColumnType.
Tím získáte definici sady parametrů, která vypadá jako v příkladu níže.
#PropertySet: ColumnPSet I IfcColumn, IfcColumnType
- Přidejte do textového souboru další řádek.
- Na řádku vytvořte 3 sloupce oddělené tabulátory:
- Název vlastnosti v exportovaném souboru IFC (tj. CommentProp).
- Typ dat Podporované typy jsou uvedeny ve vzorové šabloně (tj. Text).
- Název vlastnosti, jak se zobrazuje v aplikaci Revit (tj. Comments).
- Opakujte krok 6 pro libovolný počet vlastností, které mají být zahrnuty do exportu do formátu IFC.
Úplná definice uživatelem definovaných vlastností bude vypadat takto:
#PropertySet: ColumnPSet I IfcColumn, IfcColumnType # CommentsProp Text Comments # TypeCommentsProp Text Type Comments

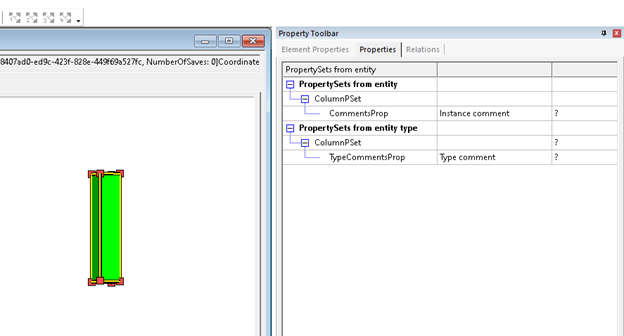

Ve výše uvedeném příkladu se prvky sloupů z aplikace Revit exportované do formátu IFC zobrazí s vlastnostmi, jak je znázorněno na obrázku.
