Kolekce výkresů umožňují přiřadit libovolný výkres v modelu do flexibilních skupin, na které lze v aplikaci Revit odkazovat, například v pohledech, výkazech a filtrech.
Přehled

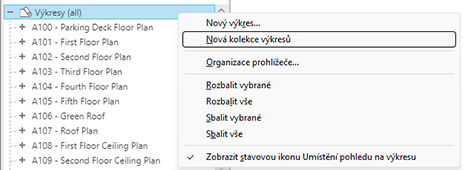

Chcete-li vytvořit kolekci výkresů, klikněte v Prohlížeči projektu
Výkresy na možnost Nová kolekce výkresů.
Každý výkres zahrnuje parametr Kolekce výkresů, který obsahuje seznam všech kolekcí v modelu.
Existují dva způsoby, jak přesunout výkres do nebo z kolekce výkresů v Prohlížeči projektu:
- Přetáhněte jeden nebo více výkresů do kolekce výkresů nebo z ní.
- Nastavte hodnotu parametru Kolekce výkresů buď na název kolekce výkresů, pokud chcete výkres přidat, nebo změňte hodnotu tohoto parametru na <Žádný>, jestliže chcete výkres odebrat.
Knihovny výkresů lze předdefinovat pro zástupné výkresy pomocí výkazu Seznam výkresů. Při pozdějším převodu zástupného výkresu se zástupný výkres automaticky přesune do předem přiřazené kolekce výkresů.
Hodnotu parametru Kolekce výkresů můžete nastavit také v seznamu pohledů.
Duplicitní čísla výkresů
Každý výkres může existovat pouze v jednom umístění, buď uvnitř určité kolekce výkresů, nebo přímo v modelu.
Stejnou hodnotu čísla výkresu lze použít jednou v rámci všech výkresů přímo v modelu a jednou v rámci všech výkresů v kolekci výkresů. Například číslo G001 můžete jednou použít v modelu, jednou v kolekci Odeslání 1 a jednou v kolekci Odeslání 2.
Pokud je číslo výkresu již použito v kolekci, do níž výkres přesouváte, nebo pokud výkres přečíslujete na hodnotu, která je již použita, zobrazí se chybová zpráva.
Při vytváření nových výkresů přímo v kolekci budou výkresy automaticky přiřazeny k dané kolekci a číslování se pokusí pokračovat na základě posledního výkresu v této kolekci.
Další funkce
- Název kolekce výkresů je v popisku nástroje karty pohledu přidán před číslo a název výkresu.

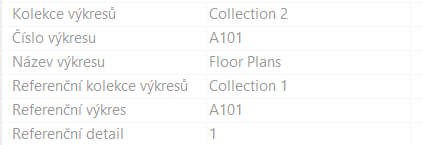

- Vedle stávajících parametrů výkresů a pohledů jsou pro kompatibilní typy pohledů v aplikaci Revit dostupné parametry pouze ke čtení Kolekce výkresů a Referenční kolekce výkresů.
- Parametry Kolekce výkresů a Referenční kolekce výkresů lze použít v kompatibilních kategoriích filtrů pohledů (Výšky, Řezy, Detaily, Reference pohledů) a výkazech (Seznam výkresů a Seznam pohledů).
- Parametry Kolekce výkresů a Referenční kolekce výkresů jsou k dispozici v příslušných kategoriích rodin (Názvy pohledu, Reference pohledů, Záhlaví detailů, Značky pohledu, Značky řezu, Rohová razítka), aby je bylo možné použít v popiscích.
- Dvojitým kliknutím na knihovnu výkresů v Prohlížeči projektu se rozbalí a sbalí jednotlivé uzly kolekce výkresů (v souladu s primárním uzlem výkresů).

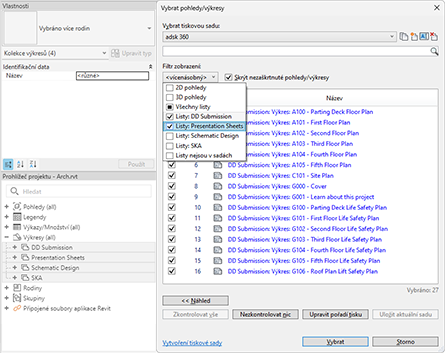

- Dialog Export/Tisk obsahuje každou kolekci výkresů jako zvláštní přepínač filtru zobrazení, který podporuje přesný výběr výkresů v jedné nebo více kolekcích.

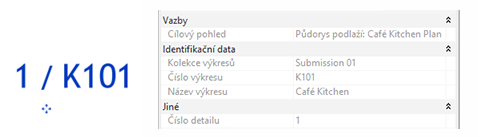

- Reference pohledu jsou nyní k dispozici jako kategorie pro filtry pohledů a obsahují informace o knihovně výkresů pro cílový pohled.
