Vytvoření zalomené výšky pohledu

Pomocí zalomené výšky pohledu lze definovat rovinu řezu v jiné výšce než je rovina řezu, která se používá pro zbytek půdorysného pohledu.

1. Otevřete půdorysný pohled.
2. Klikněte na kartu Pohledpanel Vytvořitrozevírací seznam Půdorysné pohledy (Zalomená výška pohledu).
3. Pomocí čar, obdélníku nebo mnohoúhelníků vytvořte náčrt uzavřené smyčky.
4. Na paletě Vlastnosti klikněte v části Rozsah pohledu na možnost Upravit.
5. V dialogu Rozsah pohledu zadejte primární rozsah a hloubku pohledu.

   Pokud je hodnota roviny oříznutí zadána jako Podlaží nadřazeného pohledu, bude podlaží, které bylo použito k definování všech rovin oříznutí (horní, dolní, řez a hloubka pohledu), stejné jako u celého půdorysného pohledu.

   Poznámka: Hodnoty odsazení musí logicky respektovat jedna druhou. Horní odsazení například nemůže být menší než odsazení roviny řezu a odsazení roviny řezu nemůže být menší než dolní odsazení.
6. Kliknutím na tlačítko OK zavřete dialog Rozsah pohledu.
7. Na panelu Režim klikněte na možnost (Dokončit režim úprav).

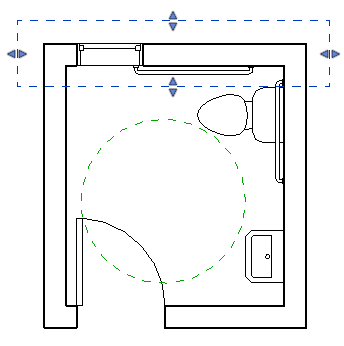

Chcete-li upravit tvar zalomené výšky pohledu, není třeba přecházet do režimu náčrtu. Jednotlivé čáry hranice zalomené výšky pohledu představují úchyt tvaru, jak je znázorněno na následujícím obrázku. Chcete-li změnit velikost, vyberte úchyt tvaru a přetáhněte jej.

Příklad použití zalomené výšky pohledu k zobrazení okna umístěného ve stěně nad typickou rovinou řezu pohledu. Zalomená výška pohledu se v této oblasti používá k úpravě roviny řezu pouze v tomto místě.

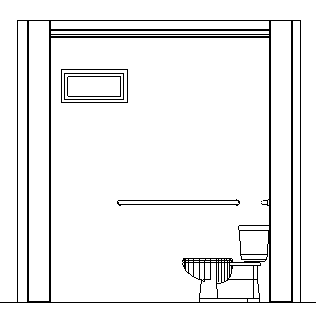

Výška toalety s vysokým oknem

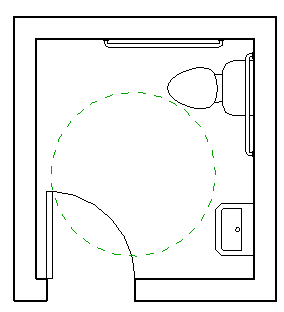

Půdorys bez zalomené výšky pohledu

Půdorys se zalomenou výškou pohledu
