Přidání zarovnané poznámky více výztuží

Pomocí poznámek více výztuží můžete vybrat více zarovnaných výztuží a zobrazit kóty mezi referencemi výztuží, stejně jako data parametrů.

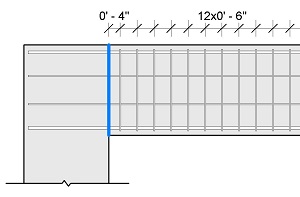

Kóty pro zarovnané poznámky více výztuží se zobrazují rovnoběžně s referencemi konstrukčních výztuží s popisky.

Chcete-li použít poznámky více výztuží, musí existovat alespoň dvě reference výztuží. Vybrat lze pouze reference, které jsou vhodné pro zarovnané kóty.

1. Klikněte na kartu Poznámkypanel Popisek Více výztuží (Zarovnaná poznámka více výztuží).

   V části Výběr typu je k dispozici typ poznámek více konstrukčních výztuží.

2. (Volitelné) Můžete vytvořit nový typ poznámky více výztuží nebo upravit existující typ. Na paletě Vlastnosti zvolte možnost Upravit typ. Poté vyberte položku Duplikovat, pojmenujte nový typ, proveďte požadované změny a klikněte na tlačítko OK.

3. Klikněte na sady výztuží, které chcete opatřit popiskem.

   Můžete přidat popisek k jednotlivé sadě výztuže nebo více sadám pomocí jediné poznámky. Poznámku více výztuží je možné umístit na výstuž pouze v případě, že je směr pohledu rovnoběžný s rovinou výztuže, pokud sada není vytvořena z výztuží o jednom segmentu.

4. (Volitelné) Přidejte kótu k hostiteli nebo k jiným referencím, které nejsou výztužemi.



5. Kliknutím na kreslicí plochu umístěte kótovací čáru.
6. Kliknutím umístěte odkaz popisku.
7. Kliknutím umístěte záhlaví popisku. Chcete-li seskupit shodná záhlaví popisků, použijte vlastnosti typu poznámky více výztuží.
8. (Volitelné) Podle potřeby upravte poznámku.
9. (Volitelné) Chcete-li automaticky umístit popisky poznámek více výztuží, ujistěte se, že je vypnuta možnost (Vybrat pozici) na kartě Poznámka panelu Popisek (Více výztuží) panelu Upravit | Zarovnaná poznámka více výztuží panel Popisek. Poznámky více výztuží se umísťují dvěma kliknutími a popisek bude automaticky umístěn a zarovnán s kótovací čarou.

Tip: Ponechte prostor pro převrácení popisku na obou stranách kótovací čáry.
