Sada stavební dokumentace obvykle obsahuje titulní výkres (nazývá se také obálka).
Titulní výkres obvykle obsahuje rendrovaný výkres, 3D výkres nebo jiný pohled modelu stavby. Může obsahovat také tyto typy informací:
- Obsah (nazývá se také seznam výkresů, rejstřík výkresů nebo rejstřík listů)
- Název projektu a adresa
- Údaje o klientovi
- Plán blízkého okolí
- Informace o zónách
- Informace o splnění zákona
- Seznam členů projektového týmu
- Právní popis nemovitosti a jejích hranic
- Obecné poznámky
Titulní výkres obsahuje jiný typ informací než ostatní výkresy v sadě, má proto také obvykle jiný formát. Je vhodné vytvořit rohové razítko určené pouze pro titulní výkres. Viz část Rohová razítka.

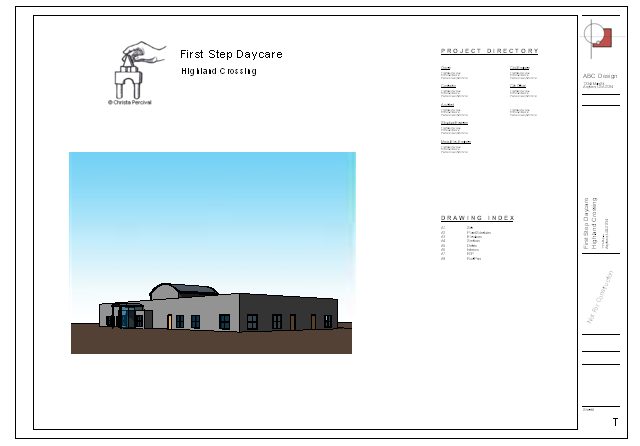

Příklad

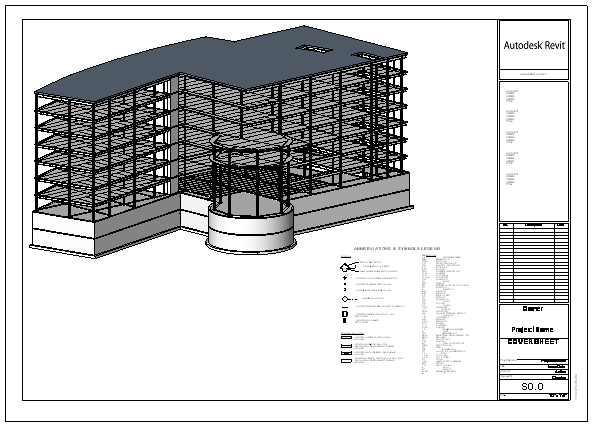

Konstrukční příklad
Vytvoření titulního výkresu
- Přidejte výkres do projektu s použitím příslušného rohového razítka.
- Přejmenujte výkres tak, aby bylo zřejmé, že jde o titulní výkres.
- Přidejte požadovaný pohled na výkres.
- Vytvořte seznam výkresů, v seznamu vynechejte titulní výkres a přidejte seznam výkresů na výkres.
- Zadejte do titulního výkresu požadované údaje.
Rohové razítko titulního výkresu obvykle obsahuje pole, kam je možné zadávat údaje o projektu. Kliknutím na textové oblasti lze zadávat text.
