Pomocí roviny zadního ořezání můžete oříznout bokorysný pohled, pohled řezu nebo pohled detailu, případně omezit hloubku 3D pohledu.
Funkce zadního ořezání definuje hloubku pohledu. Můžete pomocí ní z pohledu vyloučit všechny prvky modelu, které se nachází za určitou rovinou.
- 2D pohledy: Bokorysný pohled, pohled řezu nebo pohled detailu můžete oříznou v rovině zadního ořezání.
- Použitím parametru Zadní ořezání u pohledu můžete tuto funkci aktivovat a zadat styl ořezání.
- Použitím parametru Odsazení zadního ořezání můžete určit vzdálenost roviny zadního ořezání od výškového spádu nebo od linie řezu. Prvky za rovinou zadního ořezání jsou z pohledu vyloučeny. Alternativní postup: V půdorysném pohledu, ve kterém se zobrazuje výškový spád nebo linie řezu, vyberte rovinu zadního ořezání a přetáhněte ji do požadovaného umístění.
- U pohledů detailů pomocí parametru Nastavení zadního ořezání označte, zda bude příslušný pohled detailu dědit nastavení z nadřazeného pohledu.
- 3D pohledy: 3D pohled můžete oříznout v rovině zadního ořezání.
- Tuto funkci je možné aktivovat použitím parametru Zadní ořezání aktivní u pohledu.
- Použitím parametru Odsazení zadního ořezání můžete určit vzdálenost roviny zadního ořezání od kamery. Prvky za rovinou zadního ořezání jsou z pohledu vyloučeny. Alternativní postup: Pomocí nástroje Zobrazit kameru zobrazte kameru se 3D pohledem ve 2D pohledu (například v půdorysném nebo bokorysném) a přetáhněte rovinu zadního ořezání do požadovaného umístění.
Příklad: 2D pohledy

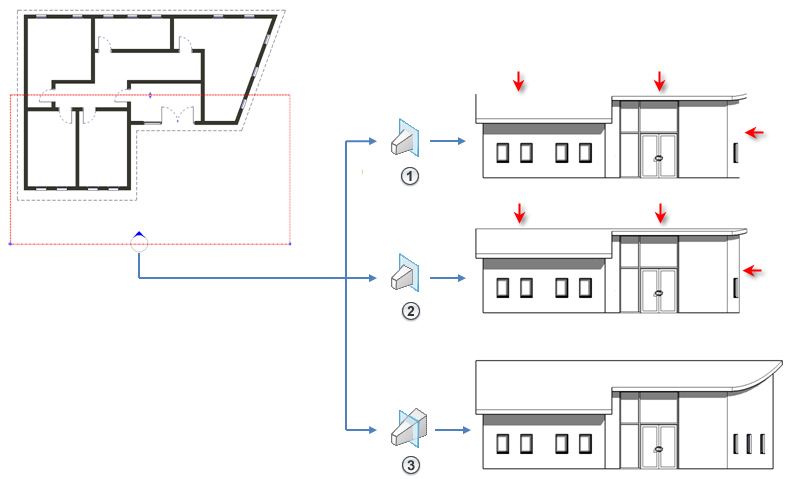

Na následujícím obrázku je zobrazena rovina oříznutí modelu a výsledné reprezentace bokorysných pohledů pro možnosti parametru Zadní ořezání:
Ořezání bez čáry,
Ořezání s čárou a
Žádné ořezání.
Při oříznutí bokorysného pohledu, pohledu řezu nebo ohledu detailu pomocí roviny zadního ořezání nejsou ovlivněny prvky se symbolickou reprezentací v určitých pohledech (například konstrukční nosníky) a rodiny, u nichž neexistuje možnost oříznutí. Tyto položky se zobrazí a nejsou oříznuty.
Tato vlastnost nemá žádný vliv na tisk.
Ořezání 2D pohledu rovinou zadního ořezání
- Otevřete požadovaný pohled.
- Na paletě Vlastnosti vyhledejte parametr Zadní ořezání.
Parametr Zadní ořezání je k dispozici u bokorysných pohledů, pohledů řezu a pohledů detailů. Chcete-li tento parametr použít v pohledu detailu, zadejte pro parametr Nastavení zadního ořezání hodnotu Nezávislé.
- Ve sloupci Hodnota klikněte na příslušné tlačítko.
Zobrazí se dialog Zadní ořezání.
- V dialogu Zadní ořezání vyberte některou možnost a klikněte na tlačítko OK.
- Zadáním hodnoty parametru Odsazení zadního ořezání určete místo, kde bude pohled ořezán, pokud je aktivní vlastnost Zadní ořezání.
