Analytická automatizace

Pomocí nástrojů analytické automatizace můžete vytvářet konstrukční analytický model z fyzických prvků nebo vytvářet prvky fyzického modelu z prvků analytického modelu.

Co je analytická automatizace?

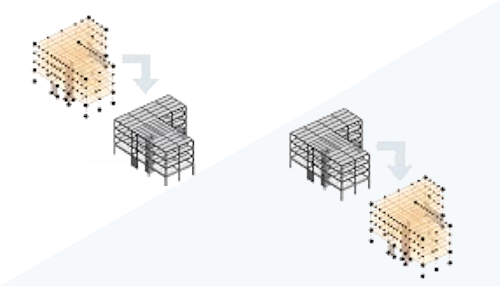

Nástroj Analytická automatizace používá graf aplikace Dynamo k vytvoření některé z následujících možností:

• Konstrukčního analytického modelu z fyzického modelu.
• Fyzického modelu z konstrukčního analytického modelu.

V závislosti na preferovaném pracovním postupu můžete začít s jedním modelem a snadno vytvořit druhý. Fyzické a analytické komponenty lze navzájem propojit. Pokud se nějaký prvek změní, spusťte znovu nástroj automatizace a proveďte změnu přidruženého prvku. Alternativně je možné ponechat modely na sobě nezávislé. Možnost pracovního postupu poskytuje maximální flexibilitu při práci s konstrukčními analytickými modely.

Proč by se měl tento nástroj používat?

Počínaje verzí Revit 2023 je konstrukční analytický model oddělený od fyzického modelu. Předtím byly analytický a fyzický model propojeny. Prvky používané k vytvoření modelu obsahovaly obě reprezentace, fyzickou i analytickou. Díky oddělení modelů jsou pracovní postupy modelování flexibilnější. Fyzický i analytický model můžete volně modelovat podle jejich jedinečných potřeb. Díky analytické automatizaci je proces vývoje jednoho modelu z druhého téměř automatický.

Kde se tento nástroj nachází?

Analytická automatizace je upravená verze Přehrávače skriptů Dynamo. Nástroj je dostupný z karty Analyzovatpanelu Konstrukční analytický model (Analytická automatizace). V dialogu si vyberte možnost podle typu modelu, se kterým začínáte.

• Analytické na fyzické pro budovy
• Fyzické na analytické pro budovy

Vyberte vstupy pro graf a spusťte nástroj. Další informace o hodnotách použitých pro vstupy naleznete v částech Automatizace vytváření fyzických prvků z analytických a Automatizace vytváření analytických prvků z fyzických.

Stručný přehled pracovního postupu naleznete ve videu.
