Přesahy zábradlí

Naučte se, jak přidat přesah zábradlí ke spojitému zábradlí.

O co se jedná?

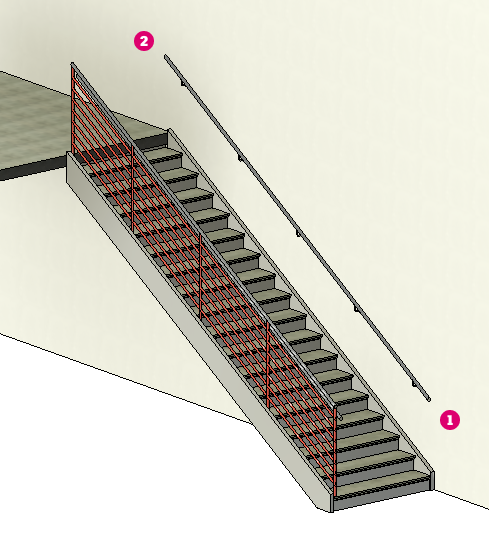

Přesahy zábradlí se používají v případě, že potřebujete upravit a přizpůsobit počáteční a koncové podmínky zábradlí v modelu. Ve výchozím nastavení je zábradlí definováno počátečním a koncovým bodem čáry náčrtu, která je použita k jeho definování. Například umístíte schodiště a zábradlí automaticky přidaná ke schodišti budou začínat na hraně první stupnice a končit na hraně poslední podstupnice . Přesahy zábradlí umožňují tento výchozí stav upravit a prodloužit zábradlí za koncové body zábradlí. Vyberte si z běžných konfigurací přesahů nebo pomocí nástrojů náčrtu vytvořte vlastní přesah.

Proč by se měly používat?

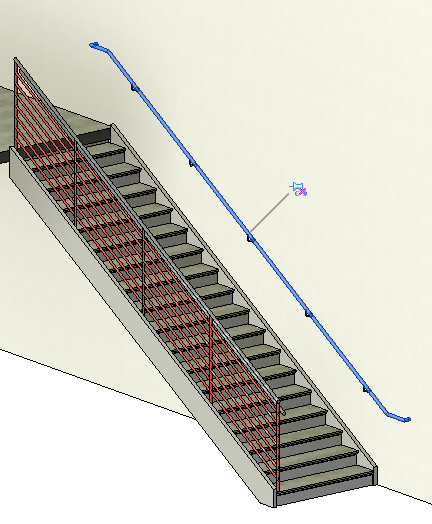

Přesahy zábradlí použijte v případě, že potřebujete zábradlí, které přesahuje náčrt zábradlí. Například schodiště a zábradlí zobrazené výše nesplňují požadavky předpisů. Aby byly splněny požadavky stavebních předpisů, musí alespoň jedno zábradlí přesahovat horní hranu schodiště o 12" a o jednu šířku stupnice v dolní části schodiště . Kromě délky přesahu musí být zábradlí ukončeno směrem ke stěně, k sobě nebo k pochozí ploše. Splnění požadavků předpisů je nejpravděpodobnějším důvodem k použití přesahu zábradlí. Po použití přesahů zábradlí na schodiště zobrazené výše se zábradlí připevněné ke stěně prodlouží v horní a dolní části a bude ukončeno směrem ke stěně.

Kde se tento nástroj nachází?

Přesahy zábradlí jsou nastavení vlastnosti typu spojitých zábradlí přiřazených k typu zábradlí. Proto může být jejich nalezení trochu obtížné, pokud nevíte, jak k nim konkrétně získat přístup.

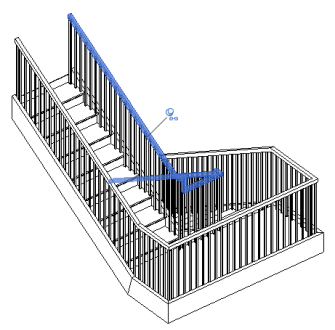

1. V 3D pohledu nebo půdorysu stisknutím klávesy Tab zvýrazněte spojité zábradlí a kliknutím jej vyberte.
   Zobrazí se ikona připínáčku (). Připínáček označuje, že neexistují žádné změny typu instance zábradlí nebo systému zábradlí. Zábradlí je takové, jak je uvedeno ve vlastnostech typu systému zábradlí.



   Po kliknutí na ikonu připínáčku se zobrazí ikona zrušení připnutí ().

2. Na paletě Vlastnosti klikněte na možnost (Upravit typ).
3. V dialogu Vlastnosti typu nastavte v rozevírací nabídce styl rozšíření na začátek/dolní část nebo na konec/horní část.

   • Žádný – Tuto možnost použijte s nastavenou délkou, pokud chcete ručně načrtnout tvar přesahu.
   • – Stěna
   • – Podlaží
   • – Stojka
4. Zadejte délku přesahu.
5. (Volitelné) Pokud přidáváte přesah na začátek/dolní část zábradlí, vyberte možnost Plus hloubka stupnice, chcete-li automaticky přidat hloubku stupnice k délce rozšíření, pokud je zábradlí hostováno schodištěm.
6. Klikněte na tlačítko OK.

Následující videofilm zobrazuje, jak přidat přesah zábradlí.

Alternativně k přidání výchozího přesahu můžete načrtnout vlastní tvar přesahu zábradlí.

1. V 3D pohledu nebo půdorysu stisknutím klávesy Tab zvýrazněte spojité zábradlí a kliknutím jej vyberte.
2. Na panelu Spojité zábradlí klikněte na možnost (Upravit zábradlí).
3. Na panelu Nástroje klikněte na možnost (Upravit trasu).
4. Pomocí nástrojů náčrtu vytvořte trasu pro přesah zábradlí.
5. Klikněte na tlačítko (Dokončit režim úprav).

Příklady

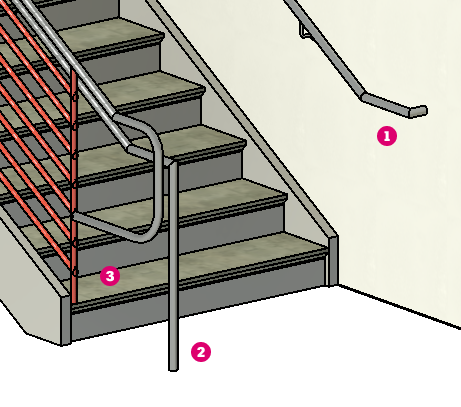

Tento obrázek zobrazuje některé možné konfigurace přesahu zábradlí.

• – Madlo s přesahem, který je ukončen směrem ke stěně.
• – Madlo s přesahem k podlaze. Tento přesah využívá 90stupňový spoj, protože konec zábradlí směřuje k podlaze.
• – Přesah horního madla směřuje ke stojce zábradlí. Přesah zábradlí byl upraven tak, aby část směřující ke stojce měla zaoblené spoje.
