Analytické potrubí a trubky

Analytické segmenty potrubí a trubek umožňují analyzovat a chápat návrhy TZB při modelování a práci s nimi v aplikaci Revit.

V tomto videofilmu si můžete prohlédnout pracovní postup použití analytických segmentů potrubí a trubek.

Co jsou analytické segmenty potrubí a trubek?

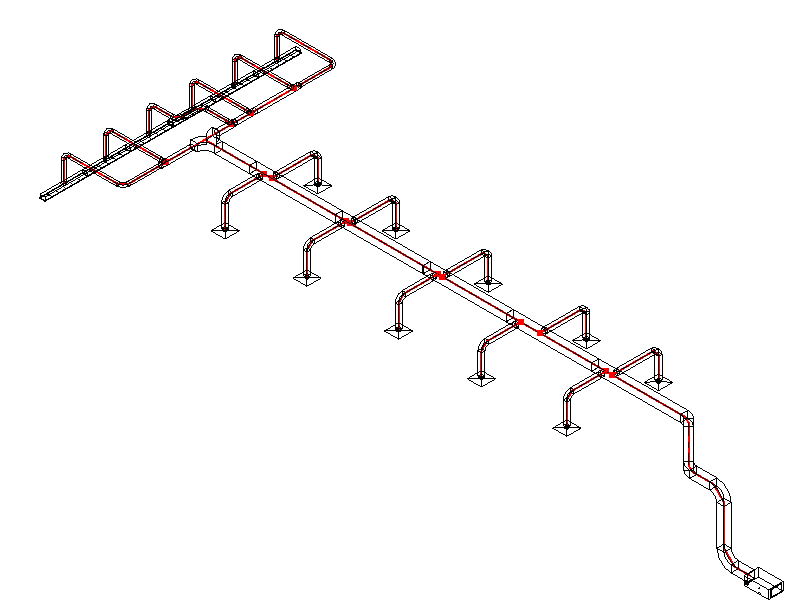

Segmenty potrubí a trubek integrují analytické komponenty do svých definic. Když do modelu přidáte potrubí nebo trubky, budou tyto analytické komponenty automaticky zahrnuty. Chcete-li usnadnit viditelnost a výběr těchto prvků můžete zvážit vypnutí viditelnosti fyzických součástí potrubí a trubek, ponechání viditelnosti pouze analytických prvků, nebo přepsání nastavení viditelnosti a zobrazení analytických segmentů a použití vizuálního stylu drátového modelu. Na obrázku jsou analytické segmenty zbarveny červeně a je u nich použita silnější tloušťka čáry. Styl pohledu je nastaven na možnost Drátový model, aby byly vidět analytické segmenty umístěné uprostřed potrubí.

Poznámka: K ovládání viditelnosti a zobrazení analytických segmentů potrubí a trubek nelze použít filtry pohledů.

Chcete-li vybrat analytický segment, přesuňte kurzor nad segment na kreslicí ploše a stiskněte klávesu Tab, dokud se na stavovém řádku nezobrazí zpráva „Analytický segment“. Poté kliknutím proveďte výběr. Vlastnosti zobrazené na panelu Vlastnosti se dědí z primárního prvku a jsou určeny pouze ke čtení.

Proč by se měly tyto nástroje používat?

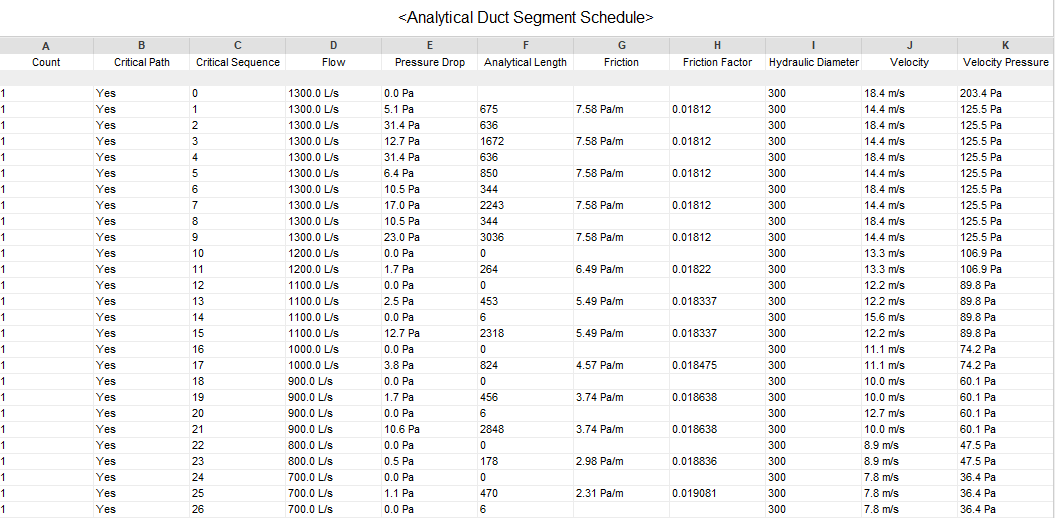

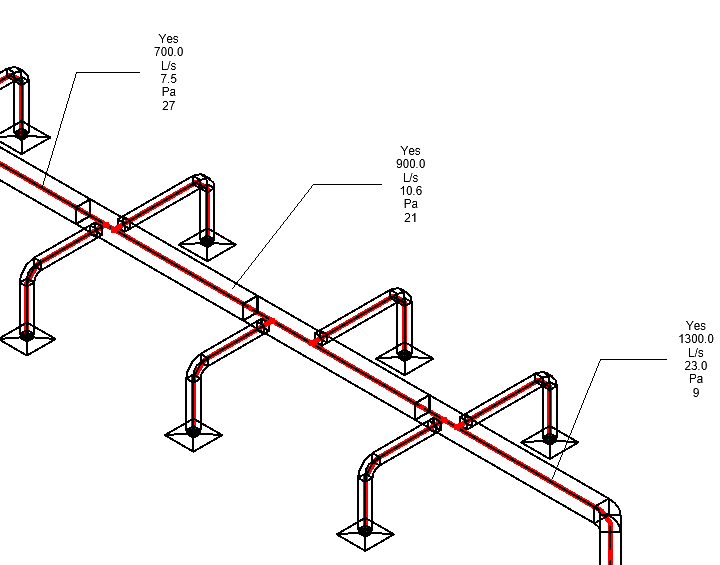

Analytické prvky lze uvádět ve výkazech i popisovat. Pomocí výkazů je možné zjistit celkovou délku systému a tlakovou ztrátu podél něj. Pomocí výkazu lze také identifikovat prvky, které jsou součástí kritické trasy. Opatřete analytické prvky v pohledu popiskem a vytvořte izometrický diagram systému, který zobrazuje průtok a tlakové ztráty. Při tomto způsobu zobrazení nebudete muset tolik využívat inspektor systému nebo jiné nástroje. Návrh a dokumentace systému TZB je s analytickými segmenty jednodušší.

Jak získat přístup k nástrojům?

Dobrou zprávou je, že tyto nástroje jsou součástí aplikace Revit 2025. Analytické segmenty jsou začleněny do prvků potrubí a trubek, takže je není nutné modelovat samostatně. Vytvoření výkazu pro analýzu prvků systému se neliší od vytvoření výkazu pro jakoukoli jinou kategorii v aplikaci Revit. Chcete-li umístit popisek na analytický segment, bude nutné vytvořit popisek, protože ty nejsou součástí obsahu dodávaného společností Autodesk.

Další informace o analytických segmentech naleznete v části Analytické segmenty trubek
