Připojení komponenty do systému trubek

Pomocí nástroje Připojit do – Potrubí/trubky můžete automaticky přidat určitou komponentu a vytvořit trubky mezi novou komponentou a existujícím systémem.

1. Otevřete půdorysný pohled, do kterého chcete přidat komponentu, a umístěte novou komponentu.
2. Vyberte novou komponentu a klikněte na kartu Upravit | Mechanické zařízenípanel Rozvržení rozevírací seznam Připojit do (Potrubí/trubka).

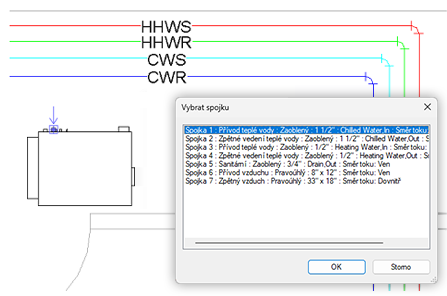

3. Pokud lze novou komponentu připojit k více než jednomu systému, otevře se dialog Vybrat spojku. Každá spojka trubky je uvedena v seznamu s číslem indexu, klasifikací systému, tvarem, velikostí, popisem spojky a směrem toku. Popis spojky lze použít k označení typu systému, který má být ke spojce přiřazen. Šipka ukazuje umístění a směr vybrané spojky.


4. V dialogu Vybrat spojku vyberte systém, ve kterém chcete vytvořit spojení, a klikněte na tlačítko OK.

   U kurzoru se zobrazí znaménko plus.


5. Klikněte na trubku, ke které chcete připojit novou komponentu.

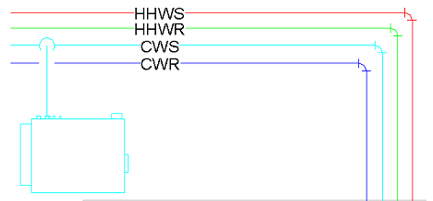

   Do systému bude přidána nová komponenta.


6. Opakujte postup s ostatními spojkami.
