Analytické segmenty trubek

Analytické segmenty trubek reprezentují trajektorii toku v síti trubek pomocí obsahu návrhu nebo výroby.

Analytické segmenty

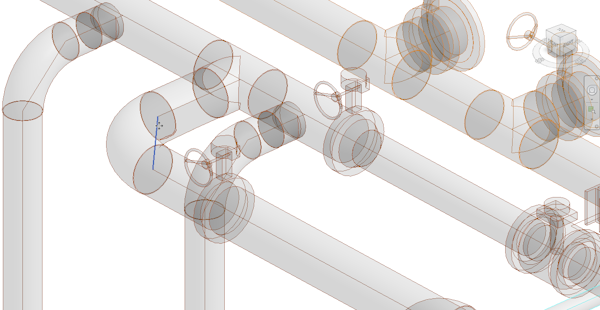

Analytické segmenty trubek jsou dílčí prvky trubek, tvarovek, příslušenství trubek, ohebných trubek a mechanických zařízení. Představují trajektorii toku v síti trubek. Analytické segmenty pro tvarovky, které obsahují více než dvě spojky, budou mít více segmentů připojených k průsečíku ve tvarovce. K povolení viditelnost analytických segmentů v pohledu použijte ovládací prvky viditelnosti a zobrazení. K výběru analytického segmentu trubky použijte tabulátor.

Poznámka: Analytické segmenty se zobrazují pouze při použití síťových výpočtů.

Po výběru se parametry související s výpočty průtoku a poklesu tlaku zobrazí na paletě Vlastnosti.

Vzorové pracovní postupy:

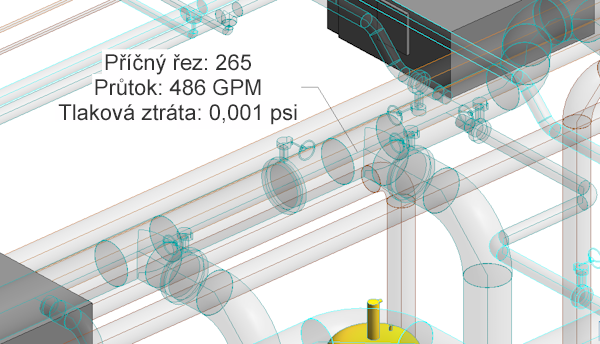

Vytvořte popisky analytického segmentu trubky, které zobrazují podrobnosti síťových výpočtů pro jeden segment. To lze použít jako alternativu nástroje Inspektor systému, zejména u potrubních sítí výroby.

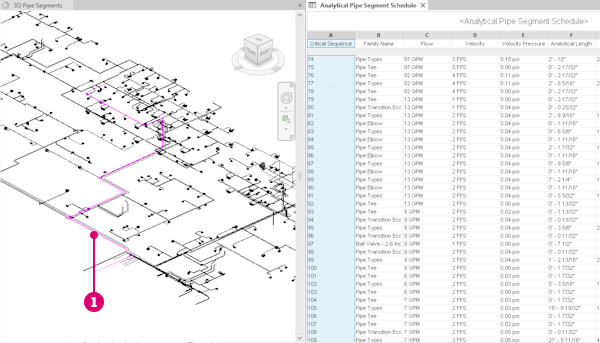

Vytvořte výkaz analytického segmentu trubky, ve kterém budou zobrazeny parametry průtoku a tlakové ztráty pro každý úsek. Filtrujte výkaz podle ID sítě a kritické trasy, abyste zvýraznili kritickou trasu sítě trubek

při výběru prvků ve výkazu. Prvky vybrané ve výkazu budou vybrány ve všech aktuálně otevřených pohledech. Chcete-li zobrazit pouze analytické segmenty trubek, můžete vypnout kategorie modelů prvků trubek v nastavení Přepsání viditelnosti/zobrazení.

Umístění přepsání na segment

Pomocí vlastnosti Přepsání můžete upravit koeficient K nebo pokles tlaku jednoho analytického segmentu trubek. Chcete-li přepsat některou z těchto vlastností pro všechny instance typu tvarovky trubek nebo příslušenství, použijte výkaz bez rozpisu položek. Vlastnost Přepsání se nevztahuje na přímé segmenty. Po přepsání koeficientu K nebo poklesu tlaku se síť přepočítá na základě zadané hodnoty.
