Analytické segmenty potrubí

Analytické segmenty potrubí reprezentují trajektorii toku v potrubní síti pomocí obsahu návrhu nebo výroby.

Analytické segmenty

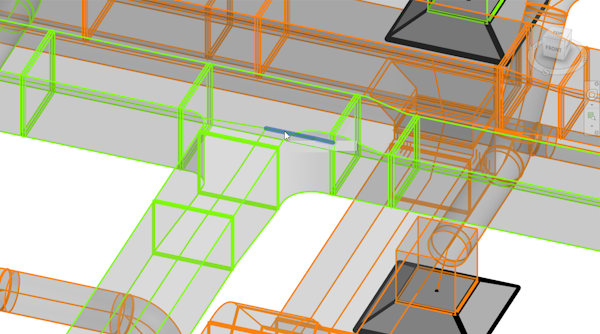

Analytické segmenty potrubí jsou dílčí prvky potrubí, tvarovek potrubí, příslušenství potrubí, ohebného potrubí a mechanických zařízení. Reprezentují trajektorii toku v potrubní síti. Analytické segmenty pro tvarovky, které obsahují více než dvě spojky, budou mít více segmentů připojených k průsečíku ve tvarovce. K povolení viditelnost analytických segmentů v pohledu použijte ovládací prvky viditelnosti a zobrazení. K výběru analytického segmentu potrubí použijte tabulátor.

Poznámka: Analytické segmenty se zobrazují pouze při použití síťových výpočtů.

Po výběru se parametry související s výpočty průtoku a poklesu tlaku zobrazí na paletě Vlastnosti.

Vzorové pracovní postupy:

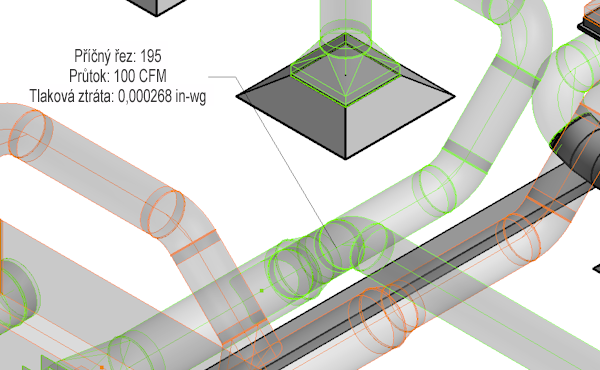

Vytvořte popisky analytického segmentu potrubí, které zobrazují podrobnosti síťových výpočtů pro jeden segment. To lze použít jako alternativu k nástroji Inspektor systému, zejména u potrubních sítí výroby.

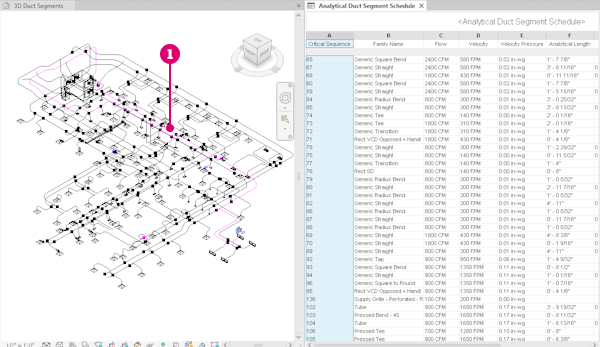

Vytvořte výkaz analytického segmentu potrubí, ve kterém budou zobrazeny parametry průtoku a poklesu tlaku pro každý úsek. Filtrujte výkaz podle ID sítě a kritické trasy, abyste zvýraznili kritickou trasu potrubní sítě

při výběru prvků ve výkazu. Prvky vybrané ve výkazu budou vybrány ve všech aktuálně otevřených pohledech. Chcete-li zobrazit pouze analytické segmenty potrubí, můžete vypnout kategorie modelů prvků potrubí v nastavení Přepsání viditelnosti/zobrazení.

Umístění přepsání na segment

Pomocí vlastnosti Přepsání můžete upravit koeficient ztrát nebo pokles tlaku jednoho analytického segmentu potrubí. Chcete-li přepsat některou z těchto vlastností pro všechny instance typu tvarovky potrubí nebo příslušenství, použijte výkaz bez rozpisu položek. Vlastnost Přepsání se nevztahuje na přímé segmenty. Po přepsání koeficientu ztráty nebo poklesu tlaku se síť přepočítá na základě zadané hodnoty.
