Zkontrolovat systémy trubek

Tento nástroj zkontroluje systémy trubek, které vytvoříte v projektu, aby ověřil, že jsou všechny systémy přiřazeny k systému definovanému uživatelem a jsou řádně připojeny.

Chcete-li ověřit připojení systémů trubek v modelu, klikněte na kartu Analyzovatpanel Zkontrolovat systémy Zkontrolovat systémy trubek.

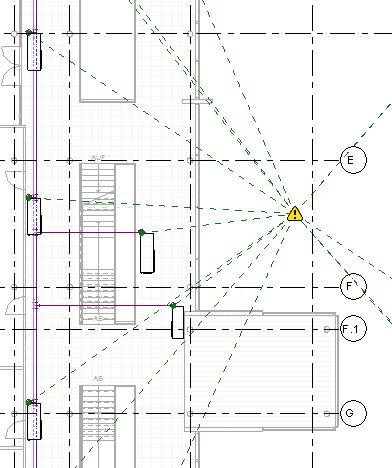

Aplikace Revit zobrazí v aktuálním pohledu grafické značky varování a linie pro neplatné systémy trubek. Varování se zobrazí při zjištění následujících podmínek:

• Systém není správně zapojen.

  Systém není řádně připojen, pokud prvky v systému nejsou spojeny do jedné fyzické sítě. Například systém s jedním nebo více tělesy nespojenými do jedné sítě trubek není řádně připojen.

• Existuje nesoulad konfigurace toku/požadavku.
• Nesouhlasí směry toku.

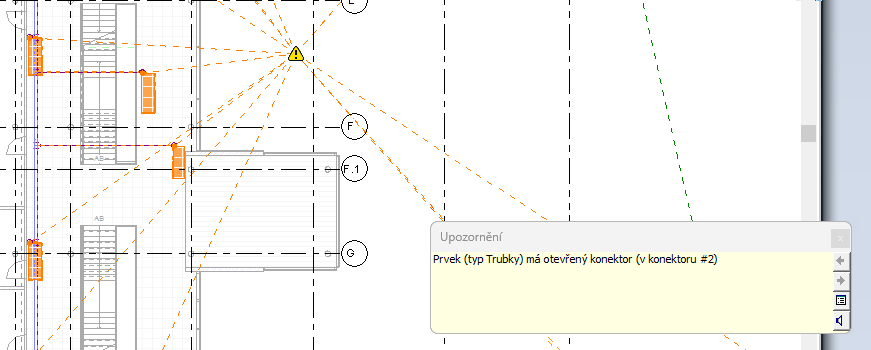

Kliknutím na značku varování zobrazíte související výstražné hlášení. V příslušném výstražném hlášení můžete pomocí tlačítek se šipkami procházet seznamem zpráv. Kliknutím na tlačítko Rozbalit dialog upozornění zobrazíte podrobnosti výstražného hlášení.
