Použití Editoru zarovnání

I když je potrubí soustředné, můžete určit zarovnání potrubí různých velikostí.

Videofilm: Použití Editoru zarovnání

Editor zarovnání umožňuje zarovnat horní části, dolní části, nebo strany trubek v části systému.

1. Zvýrazněte trubku v části nebo systému, který chcete zarovnat, jednou nebo vícekrát stiskněte tabulátor, aby se zvýraznily segmenty, které chcete zarovnat, a kliknutím vyberte trubky.
2. Kliknutím na kartu Upravit | Trubkypanel Upravit Zarovnat otevřete Editor zarovnání.

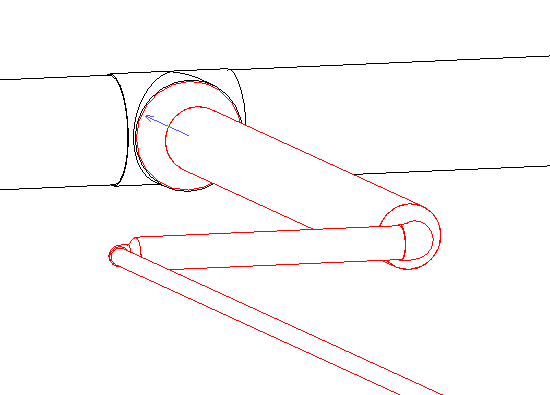

3. Kliknutím na kontrolní bod vyberte konec části potrubí, který bude sloužit jako reference pro zarovnání, jak je vyznačeno šipkou, která se zobrazí na konci větve.


   Každým kliknutím střídavě vyberete počáteční nebo koncový segment vyznačený šipkou na jednom z konců větve.

4. Určete referenci zarovnání:

   Kliknutím...	zarovnáte...
   	Vlevo nahoru
   	Nahoru na střed
   	Vpravo nahoru
   	Vlevo na střed
   	Doprostřed na střed
   	Vpravo na střed
   	Vlevo dolů
   	Dolů na střed
   	Vpravo dolů

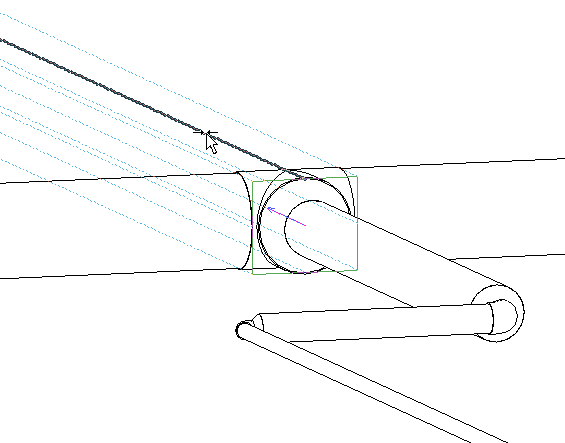

   Můžete také kliknout na tlačítko Vyrovnávací linie a na kreslicí ploše vybrat referenční čáru. Tato funkce je velmi užitečná ve 3D pohledu, když je vybrána možnost Tenké čáry a styl zobrazení je Drátový model. Zobrazí čárkované referenční čáry na hranách a ve středu ploch referenční trubky, jak je zde znázorněno.

   Poznámka: Jako vizuální styl je nutné před použitím Editoru zarovnání určit možnost Drátový model.
5. Kliknutím na jednu z vyrovnávacích linií ve výkresu určete čáru, která bude použita k zarovnání.

6. Až budete spokojeni s nastavením zarovnání trubek, kliknutím na tlačítko Dokončit zarovnejte trubky nebo klikněte na tlačítko Storno a zavřete Editor zarovnání bez použití změn.

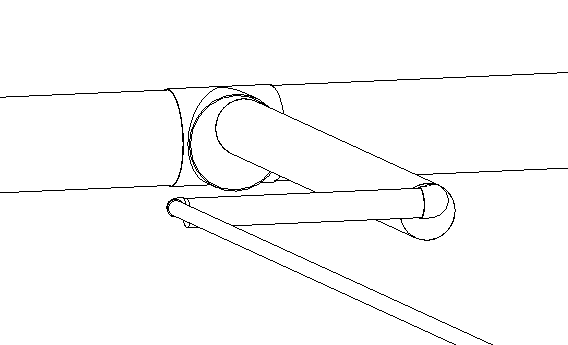

   Trubky znázorněné zde byly zarovnány na horní střed velkého segmentu připojeného ke spoji T.
