Přidání vodiče

Pomocí tohoto nástroje můžete ručně vytvořit elektroinstalaci mezi elektrickými komponentami v návrhu.

Přidáním větví vodičů mezi zařízení nedojde k vytvoření obvodu ani k určení velikostí těchto větví. Viz část Vytváření obvodů a Nastavení velikostí vodičů.

1. V Prohlížeči projektu rozbalte položku Pohledy (vše)Půdorysy a dvakrát klikněte na pohled, ve kterém chcete vytvořit vedení vodičů.
2. Klikněte na kartu Systémypanel Elektroinstalacerozevírací seznam Vodič a vyberte styl vodiče.
3. V části Výběr typu vyberte typ vodiče.

   Typy vodičů dostupné v části Výběr typu jsou uvedeny v dialogu Nastavení elektroinstalace.

4. Na pásu karet ověřte, zda je vybrána možnost Popisek při umístění, čímž se vodič automaticky označí popiskem.
5. Přesuňte kurzor nad první komponentu, která má být připojena.

   Při přesouvání kurzoru nad elektrickými komponentami se zobrazí možnosti přichycení. Elektroinstalaci je nutné připojit k uchopení konektoru.


6. Kliknutím určíte počátek vedení vodiče.

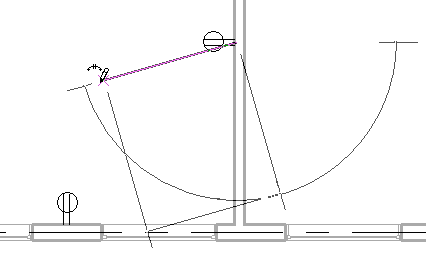

7. Přesuňte kurzor do bodu v polovině vzdálenosti mezi připojovanými komponentami a kliknutím určete středový bod.

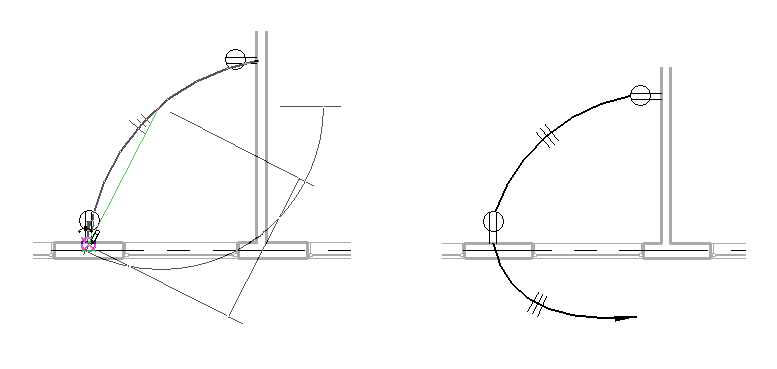

8. Přesuňte kurzor nad další komponentu a klikněte na uchopení konektoru, čímž určíte konec vedení vodiče, jak je znázorněno níže, nebo klikněte na otevřenou oblast kreslicí plochy, čímž určíte výchozí směr.

9. Kliknutím na tlačítko Upravit uvolníte nástroj.

   Styl značek zaškrtnutí, které se zobrazí na vedení elektroinstalace, je uveden v dialogu Elektroinstalace.
