Automatické přidání přírub

Před automatickým zobrazením přírub je nutné určit výchozí typ příruby v dialogu Předvolby trasy.

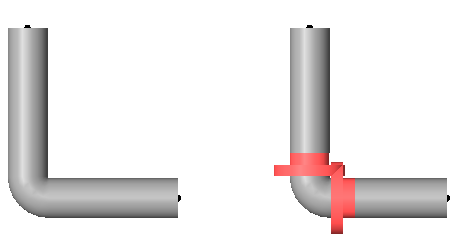

Obrázek vlevo znázorňuje přípoj trubky bez zobrazených přírub. Obrázek vlevo znázorňuje zvýrazněné příruby mezi konci trubky a kolenem.

1. V prohlížeči projektu otevřete pohled, do kterého chcete umístit přírubu.
2. V Prohlížeči projektu rozbalte položku RodinyTrubkyTypy trubek.
3. Klikněte pravým tlačítkem myši na typ trubky a vyberte položku Vlastnosti typu.
4. V dialogu Vlastnosti typu pod položkou Segmenty a tvarovky klikněte na řádku Předvolby trasy na tlačítko Upravit.
5. V dialogu Předvolby trasy zadejte výchozí typ přírubové tvarovky použitý s vybraným typem trubky.

   Podrobnosti naleznete v části Určení předvoleb trasy pro trubku.

6. Dvakrát klikněte na tlačítko OK.
7. Nakreslete jednu nebo více trubek a přidejte tvarovky.

   Příruby se automaticky přidají mezi konce trubek a tvarovky.
