Každé vrstvě se přiřazuje specifická funkce, aby se tato vrstva mohla spojit s odpovídající funkční vrstvou. Funkce vrstev jsou seřazeny podle priority.
Pravidla pro spoje vrstev
- Konstrukční vrstva má nejvyšší prioritu označenou jako Priorita 1.
- Povrchová úprava 2 má nejnižší prioritu označenou jako Priorita 5.
-
Aplikace Revit spojuje nejprve vrstvy s vyšší prioritou a poté vrstvy s nižší prioritou.
Předpokládejme, že chcete spojit například dvě složené stěny. Vrstva v první stěně s prioritou 1 se spojí s vrstvou s prioritou 1 ve druhé stěně. Tato vrstva s prioritou 1 může před spojením s jinou vrstvou s prioritou 1 procházet skrze vrstvy s nižší prioritou. Vrstva s nižší prioritou nemůže procházet skrze vrstvu se stejnou nebo vyšší prioritou.

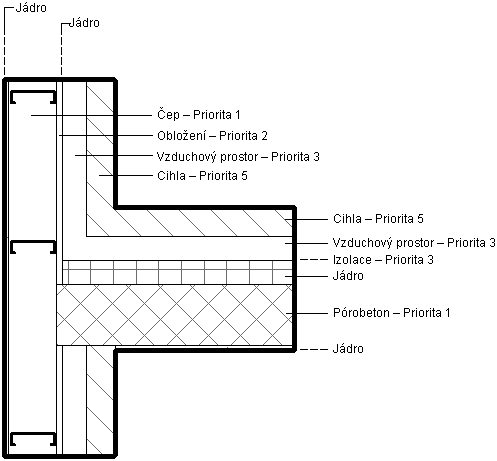

Následující obrázek znázorňuje, jak se vrstvy s vyšší prioritou spojují dříve než vrstvy s nižší prioritou. Vrstva pórobetonu s prioritou 1 u horizontální stěny prochází skrze všechny vrstvy, dokud nedosáhne vrstvu sloupku s prioritou 1 u vertikální stěny. Všimněte si, že izolace v horizontální stěně neprochází skrze vzduchovou mezeru ve vertikální stěně, protože obě tyto vrstvy mají prioritu 3 a jsou mimo vrstvu nosné části.
- Pokud se vrstvy spojí, bude spoj začištěn, jestliže jsou obě vrstvy ze stejného materiálu. Pokud jsou tyto dvě vrstvy z různých materiálů, zobrazí se ve spoji čára.
- Každá vrstva musí mít v aplikaci Revit přiřazenou funkci, aby vrstvy přesně souhlasily.
- Vrstvy uvnitř nosné části jedné stěny procházejí skrze vrstvy s vyšší prioritou, které jsou mimo nosnou část připojené stěny. Vrstvy v nosné části jsou protaženy k nosné části připojené stěny, přestože je priorita vrstev nosné části nastavena na hodnotu 5.

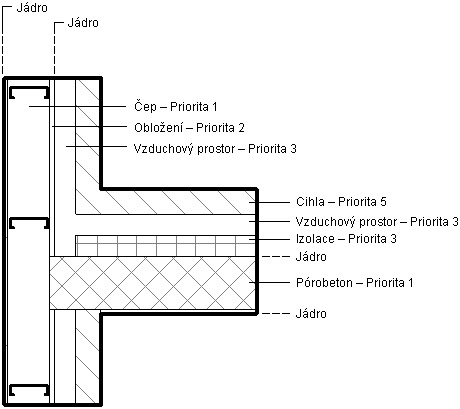

Následující obrázek znázorňuje, jak vrstva s nižší prioritou uvnitř nosné části prochází skrze vrstvy s vyšší prioritou mimo nosnou část. Vrstva izolace v horizontální stěně byla přesunuta dovnitř nosné části. Vrstva izolace může nyní procházet skrze libovolnou vrstvu mimo nosnou část bez ohledu na její prioritu.
Funkce vrstev
Vrstvám lze přiřadit tyto funkce:
- Konstrukce [1]: Vrstva, která nese zbytek stěny, podlahy nebo stropu.
- Podklad [2]: Materiál, například překližka nebo sádrokartonová deska, sloužící jako základ pro jiný materiál.
- Tepelná/vzduchová vrstva [3]: Poskytuje izolaci a zabraňuje proniknutí vzduchu.
- Membránová vrstva: Membrána, která obvykle zabraňuje proniknutí vodních par. Membránová vrstva musí mít nulovou tloušťku.
- Povrchová úprava 1 [4]: Povrchová úprava 1 je obvykle vnější vrstva.
- Povrchová úprava 2 [5]: Povrchová úprava 2 je obvykle vnitřní vrstva.
