Příklady vzorců

Můžete si prohlédnout příklady použití vzorců k výpočtu hodnot pro parametry v rodině.

Rozšířená vzorová rodina obsahuje příklady různých druhů vzorců a ukazuje způsob použití vzorců pro výpočty hodnot parametrů a řízení geometrie rodiny. Vzorová rodina také znázorňuje syntax pro běžně používané typy vzorců.

Rozšířená vzorová rodina (rac_advanced_sample_family.rfa) je instalována s produktem do tohoto adresáře: %ProgramFiles%\Autodesk\Autodesk Revit 2025\Samples. Online uživatelé mohou soubor také stáhnout ze stránky Vzorové soubory rodin.

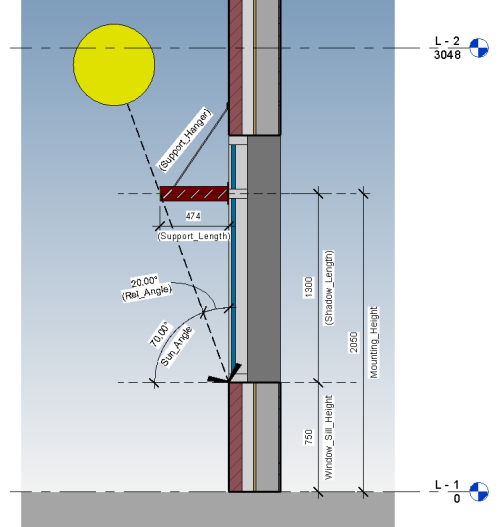

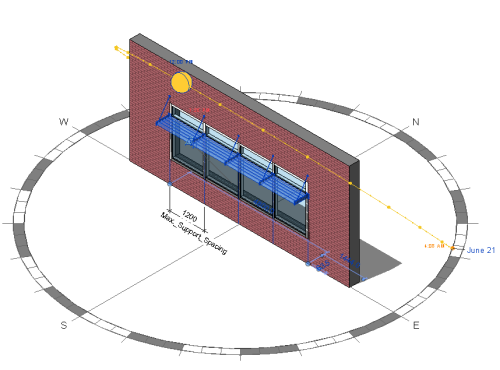

Rozšířená vzorová rodina je slunce stínicí zařízení umístěné v projektu nad oknem nebo okny. Uživatel definuje parametry pro vztah rodiny sluneční clony k oknu. Na základě vzorců je geometrie stínění upravena tak, aby poskytovala oknu stínování. Následující obrázky znázorňují 3D pohledy a bokorysné pohledy na rodinu sluneční clony v projektu.

Základní matematika

Tyto příklady ukazují základní matematické funkce ve vzorcích.

Parametr	Vzorec
Shadow_Length	Mounting_Height-Window_Sill_Height
Rel_Angle	90º-Sun_Angle
Max Louver Spacing	Support_Length-(Support_Length*(Desired_Shading_Percent*0.01))

• Parametr Shadow_Length je vypočten z montážní výšky rodiny odečtením výšky parapetu.
• Výsledkem je délka stínu potřebná pro systém žaluzií k úplnému zastínění okna.
• Parametr Rel_Angle je vypočten odečtením úhlu oslunění od konstanty, 90.

  Tento parametr bude později použit v jiném vzorci využívajícím trigonometrické funkce k výpočtu délky podpěry potřebné k vržení stínu o délce definované parametrem Shadow_Length.

• Parametr Max Louver Spacing se vypočítá na základě délky podpěry a potřebného množství stínu.
• Vzorec nejprve převede procenta na desetinnou hodnotu a pak ji vynásobí hodnotou délky podpěry. Výsledná hodnota udává množství stínu, které mají žaluzie poskytnout.

Zaokrouhlování a trigonometrická funkce

Délka podpěry se vypočte pomocí trigonometrické funkce a poté zaokrouhlí na nejbližší hodnotu v milimetrech (mm).

Parametr	Vzorec
Support_Length	roundup((Shadow_Length/1mm)*tan(Rel_Angle))*1mm

• Požadovaná hodnota Support_Length je funkcí hodnoty Shadow_Length vynásobené tečnou relativního úhlu slunce ke stínicímu zařízení na základě ročního období a umístění projektu.

  Tyto proměnné podmínky změní požadovanou délku podpěry potřebnou k úplnému zastínění okna.

• Funkce zaokrouhlení zaokrouhlí vypočtenou hodnotu na nejbližší hodnotu v mm. Aby funkce zaokrouhlení pracovala správně, musí být zaokrouhlovaná hodnota bez jednotek.
• V příkladu vzorce jsou jednotky délky odstraněny z parametru Shadow_Length nejprve vydělením parametru hodnotou 1 mm a poté provedením výpočtu.
• Jakmile je číslo zaokrouhleno na nejbližší hodnotu v mm, jsou jednotky opět přidány k hodnotě vynásobením hodnotou 1 mm.

Podmíněné výrazy

Podmíněné výrazy lze ve vzorci použít pro kontrolu hodnot jiných parametrů a vrácení výsledků na základě těchto hodnot. Další informace naleznete v části Použití podmíněných výrazů ve vzorcích. V tomto příkladu je parametr Support_Hanger parametrem ano/ne sloužícím k ovládání viditelnosti dodatečné podpěry pro stín.

Parametr	Vzorec
Support_Hanger	Support_Length>400mm
Shade_Factor	if(Desired_Shading_Percent<65,"Low",if(Desired_Shading_Percent<79,"Med",if(Desired_Shading_Percent<99,"High","Max.")))

• Jakmile parametr Support_Length překročí hodnotu 400 mm, stane se výraz pravdivým, hodnota parametru se nastaví na možnost „ano“ a další podpěra bude viditelná.

  Když je podmíněný výraz použit ve vzorci k definování parametru typu ano/ne, jsou hodnoty výsledku Pravda a Nepravda implikovány a není nutné je zapisovat do syntaxe vzorce.

• Parametr Shade_Factor vrátí pomocí vnořeného podmíněného výrazu 1 ze 4 výsledků, Low, Med., High nebo Max. (Nízký, Střední, Vysoký, Max).
• Pro kontrolu je použita hodnota Desired_Shading_Percent a na základě této hodnoty je vrácen výsledek v podobě textu.
• Každý následující jednoduchý podmíněný výraz je zkontrolován. Pokud není podmínka pravdivá, je vyhodnocen další jednoduchý podmíněný výraz, dokud není nalezen pravdivý výsledek.

Vzorec pole

Pole v rodině lze řídit pomocí parametru celého čísla.

Poznámka: Vzorce použité v ukázkové rodině byly vytvořeny před vydáním aplikace Revit 2025. Před verzí 2025 bylo nutné, aby vzorec obsahoval specifickou syntaxi zajišťují, že hodnota pole bude vždy větší než jedna. To vysvětluje, proč každý vzorec v našich příkladech obsahuje znak +1.

Parametr	Vzorec
Number of Supports	(Length/Max_Support_Spacing)+1
Louver Number	(Support_Length/Max Louver Spacing)+1

• Parametr pro počet podpěr Number of Supports je základní matematickou funkcí používanou ke zjištění počtu podpěr potřebného podle informací o roztečích a celkové délce prvku stínování.
• Parametr pro počet žaluzií Louver Number vytvoří hodnotu pole pro umístění žaluzií do stínu na základě potřebné délky podpěry a rozestupů žaluzií.
• Oba vzorce obsahují přídavnou hodnotu „+1“, aby bylo zajištěno, že hodnota pole je vždy alespoň 2.
• Protože jsou v tomto případě oba parametry definovány jako parametry celých čísel, není nutné do vzorců zahrnout funkci zaokrouhlení.
