Vytvoření standardních 3D tvarů výztuží pomocí orientace háku

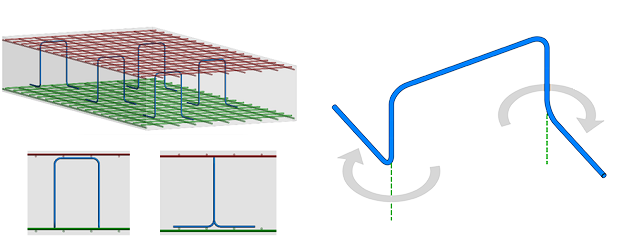

Můžete definovat 3D tvary výztuží otočením háků na koncích tyčí. Umístěte výztuž s 3D otočenými háky nebo otočte háky existujících tyčí.

Tvar tyče bude porovnán s existujícím tvarem s podobným otočením nebo se vytvoří nový tvar s různými intervaly otočení háku. Tyče volného tvaru se také mohou shodovat s tvary výztuží s 3D háky, což zajišťuje, že pro takové tyče lze extrahovat data výroby.

Tip: Aby se mohlo porovnání tvaru provést, je třeba do definice tvaru výztuže zahrnout háky. Při tom postupujte takto:

1. Na kartě Konstrukce panelu Výztuž klikněte na šipku a vyberte možnost Nastavení výztuže.
2. V dialogu Nastavení výztuže Obecná nastavení výztuže zaškrtněte políčko Zahrnout háky do definice tvaru výztuže.

Tyto 3D tvary a existující multiplanární tyče se zobrazují v půdorysných a izometrických pohledech, v prohlížeči tvarů výztuží nebo při změně tvaru existující tyče.

Požadovaný tvar můžete vybrat během umisťování výztuže a také při změně tvaru existující tyče.

Otočení háku, tvary výztuží a číslování

Pokud jsou háky zahrnuty v definici tvaru výztuže, je při tvorbě definice tvaru výztuže zohledněno otočení háku.

Číslování výztuží porovná otočení háku a délky segmentů tyčí, aby se určilo číslo výztuže pro každou tyč.

V jednoduchém případě rovné tyče identická otočení udrží háky ve stejné rovině a budou se shodovat s tvarem výztuže s otočením 0 stupňů (standardní tvary v knihovně).

Pokud mají háky různé otočení – nejsou ve stejné rovině, vytvoří se nový tvar pro každý 15stupňový interval.

V následujícím příkladu mají dvě tyče stejný tvar výztuže, protože úhel otočení háku na počátku je ve stejném 15stupňovém intervalu. Počty výztuží jsou odlišné, protože natočení háků jsou jiná (40 a 45 stupňů)

Číslo výztuže	1	1	3	4
Tvar	02	02	Tvar výztuže 1	Tvar výztuže 1
Otočení háku na počátku	0°	230°	40°	45°
Otočení háku na konci	0°	230°	90°	90°

Tip: Pomocí tohoto otočení je možné modelovat spoje ve stěně, které jsou rozmístěné v jednom směru, ale na tyče se napojují v jiném směru.

Přepsání délek háků podle instance

Pomocí zaškrtávacího políčka Přepsat délky háků na paletě Vlastnosti nebo ve výkazu výztuže můžete přímo upravit délky háků každé instance výztuže. To je možné použít u libovolných výztuží s háky a je třeba, aby byly délky háků přiřazeny k parametru tvaru výztuže.

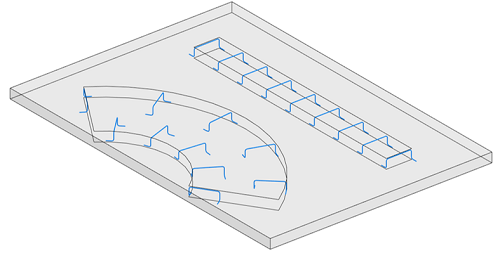

Výztuž podél trajektorie a 3D háky

K distribuci samostatných výztuží v projektu použijte tvary výztuží s 3D háky jako výztuže podél trajektorie.

Tip: Vyberte tyč uvnitř výztuže podél trajektorie a stisknutím mezerníku ji otočte do jiného směru.
