Typy vazeb výztuží

Výztuž interaguje s betonovými prvky a dalšími tyčemi prostřednictvím ručního nebo automatického zavazbení k rovinným referencím.

Rovinné reference jsou následující prvky:

• Plochy nebo pokrytí betonových prvků.
• Další segmenty a roviny výztuže.

Poznámka: Oblouková výztuž může tvořit vazby na soustředných hostitelských površích.

Ve většině případů musí být rovina uzlu výztuže a referenční rovina rovnoběžné. Koncové uzly tyčí jsou však omezeny na roviny pod úhlem až 6 stupňů.

Určit lze následující typy vazeb:

• krytí výztuže,
• jiné výztuže,
• k hostitelskému povrchu.

Na následujícím obrázku jsou u spony a čtyř jednoduchých, rovných tyčí použity různé typy vazeb.

• Tyč A: Vazby na krytí výztuže na horním povrchu nosníku
• Tyč B: Vazby na sponu jiné výztuže
• Tyč C: Vazby na nejbližší rovnoběžné hostitelské povrchy
• Tyč D: Speciální vazba. Podélné přímá tyč umístěná poblíž ohybu ve sponě může mít vazbu na různých místech podél ohybů ve sponách tyčí. Může se jednat o body v 45stupňových přírůstcích kolem každého ohybu, například 0 °, 45 °, 90 °, 135 ° apod. Pro vazby u zbytku podélné tyče naproti vnitřku ohybu spony v požadovaném úhlu je použito odsazení.

Poznámka: Sady výztuží je možné zavazbit k libovolné tyči nebo ploše betonového hostitele v projektu. Automatické vazby jsou nastaveny pouze u ploch na hostiteli, prvních sousedních prvcích a sponách stejného hostitele.

Výchozí logika automatických vazeb

Výchozí sekvence logiky vazby pro umístěnou výztuž je následující:

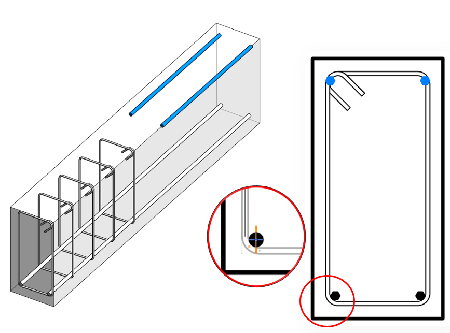

1. (Pouze pro rovné tyče) Pro tyč se vyhledají referenční body ohybu spony tyče a na její hranu a rovinné uzly se umístí vazba, pokud tyč prochází sponou.


2. Pro tyč se vyhledá nejbližší hostitelský prvek povrchu krytí. Pro tyče se standardním stylem se také vyhledají uzly spony tyče, přičemž nebudou brána v potaz jakákoli krytí hostitele, kde je již umístěna spona.

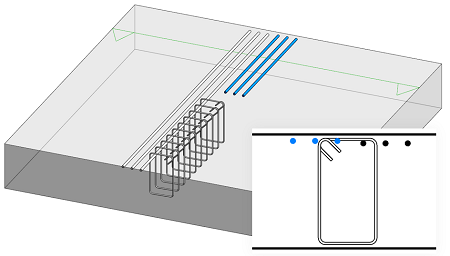

   Standardní tyče jsou automaticky uchopeny pomocí spon pouze v případě, že standardní tyče prochází sponami.




3. Pokud v rámci požadované tolerance není nalezen žádný povrch krytí nebo spona, vyhledá se pro tyč nejbližší hostitelský povrch s nebo bez krytí. Vytvoří se konstantní vzdálenost uzamknuté vazby k danému povrchu.

   Segmenty výztuží řízené tvarem jsou automaticky zavazbeny pouze k těm plochám betonového hostitele, které jsou v rozsahu každého segmentu – segment prochází přes plochu.

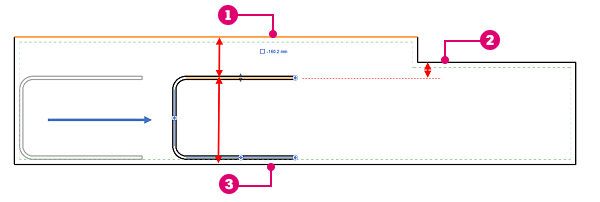

   Například plochy , a jsou všechny rovnoběžné se segmentem tyče. Plochy a jsou také v rozsahu segmentu tyče. Plocha je blíže k segmentu tyče, čili bude nastavena jako automatická vazba:




   Poznámka: Stále můžete jako cíl vazby ručně vybrat libovolnou plochu rovnoběžnou se segmentem tyče, a to i v případě, že daná plocha je mimo rozsah. Dokud zavazbený segment tyče zůstává rovnoběžný s touto plochou, vazba je při přesunu ve stejném hostiteli zachována, a to i v případě, že je cíl vazby mimo rozsah tyče.

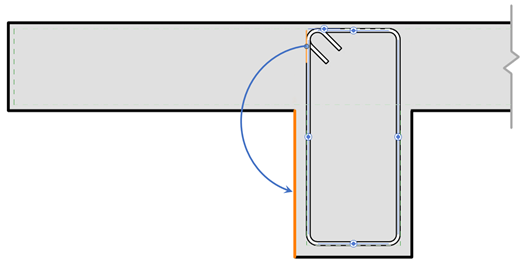

   Konce tyčí se automaticky zavazbí k nejbližšímu nekonečnému povrchu. Konce tyče hledají vazby k plochám hostitele nebo sousedících prvků, ke kterým příslušný konec patří. Například tento konec spony je automaticky opatřen vazbou k tomuto nekonečnému povrchu, který je nejblíže:

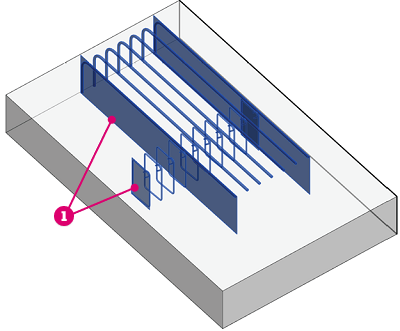

   Pokud jsou sada standardních tyčí a sada spon rozšiřovány stejným směrem – mají rovnoběžné roviny ohybu – standardní tyč nebude sponou uchopena.





   Rovnoběžné roviny tyčí

Zavazbení výztuže k výztuži

V projektu je možné zavazbit libovolné dvě sady výztuží řízené tvarem v určité vzdálenosti, a to bez ohledu na tvar nebo styl tyčí.

Tato parametrická asociace usnadňuje opakované použití a úpravu vzorů výztuží v celém projektu a zajišťuje, že se dodrží konstrukční záměr a že tyče správně reagují na změny v rozložení, ve velikostech tyčí a v geometrii sady výztuží.

Chcete-li zavazbit sadu výztuží k jiné sadě, postupujte následovně:

1. Vyberte sadu výztuží.
2. Klikněte na možnost Upravit | Konstrukční výztuž Vazby výztuží (Upravit vazby).
3. Vyberte jednu z tyčí u stejného hostitele jako na počátku vybraná sada výztuže. Vybraná tyč se nastaví jako cíl vazby.
4. Upravte odsazení, případně další možnosti vazeb.
5. Kliknutím na tlačítko (Dokončit) uložte vazby a ukončete režim editoru vazeb.

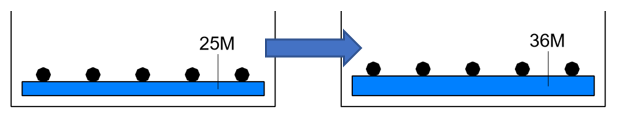

Zavazbená tyč nyní bude reagovat na změny cílové tyče:

Poznámka: Tyč můžete zavazbit ručně, a to bez ohledu na styl výztuže: standardní tyče ke sponám nebo spony ke standardním tyčím.
