Úprava vazeb výztuží pro spojené sady

Upravujte vazby spojených sad k betonovému hostiteli nebo jiným tyčím.

Spojené sady výztuží udržují vzájemné spojení pomocí vazeb výztuží.

Při úpravách vazeb sad v řetězci upravujete vazby celého řetězce k betonovým hostitelům nebo k jiným tyčím.

Úprava koncové vazby spojených sad

1. Vyberte některou sadu.
2. Klikněte na možnost Upravit | Konstrukční výztuž panel Vazby (Upravit vazby).
3. Vyberte koncový uzel, který chcete upravit.

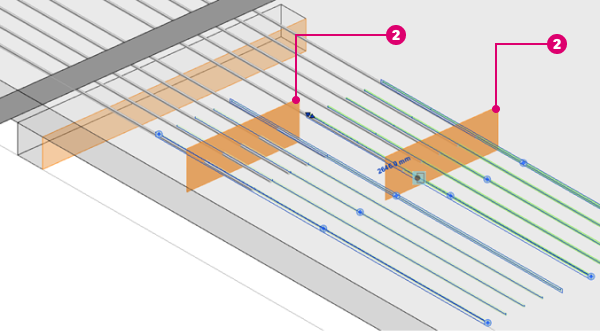

   Poznámka: Umístění spoje pro tento konec můžete přepnout kliknutím na některé z dalších umístění .
4. Klikněte na betonovou plochu a nastavte odsazení pro tento konec.
5. Úprava vazeb libovolné ze dvou připojených sad má stejný účinek.

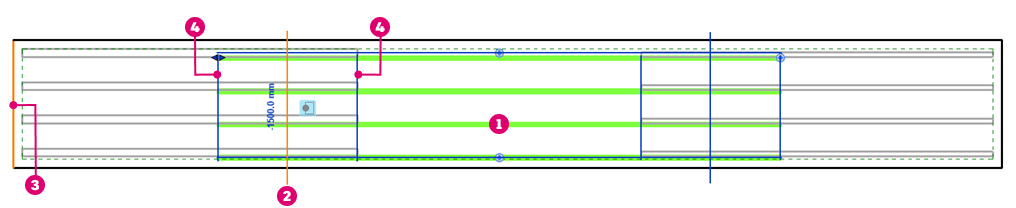

Vazba konce tyče pro sadu výztuží v řetězci spojů

• – upravená sada v řetězci spojů.
• – aktuální umístění spoje pro uzel konce tyče (uprostřed).
• – cíl vazby pro upravený konec tyče.
• – další možná umístění spoje pro uzel konce tyče (konec 1, konec 2).

3D pohled

Vazba roviny tyče pro sadu výztuží v řetězci spojů

• – upravená sada v řetězci spojů.
• – grafika uzlu roviny tyče je zobrazena pro tyč s největším průměrem ze všech spojených sad
• – vazba na krytí.
• – tyč s největším průměrem ze všech spojených sad
