Orientace místního souřadnicového systému pro analytické prvky

Přečtete si, jak řídit orientaci místního souřadnicového systému pro analytické pruty a desky.

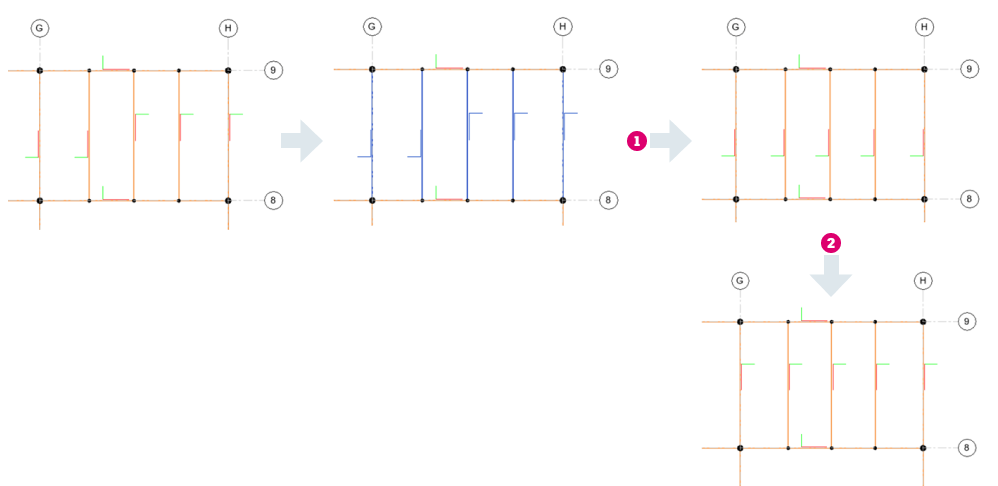

Obrácení směru osy X analytického prutu:

1. Vyberte jeden nebo více analytických prutů.
   Poznámka: Můžete postupně vybrat jednotlivé pruty nebo můžete provést vícenásobný výběr. Pokud vyberete více rovnoběžných prutů, nástroj nejprve zarovná orientaci osy X a poté umožní změnit orientaci všech prutů najednou.
2. Klikněte na kartu Upravit | Analytické pruty panel Zarovnat osu X (Obrátit osu X).
3. Směr osy X je orientován tak, aby směřoval na druhý konec analytického prutu..

• – Zarovnejte orientaci osy X pro více analytických prutů najednou.
• – Změňte orientaci osy X pro více analytických prutů najednou.

Zarovnání osy Z analytické desky:

1. Vyberte jednu nebo více analytických desek.
   Poznámka: Můžete postupně vybrat jednotlivé desky nebo můžete provést vícenásobný výběr. Pokud vyberete více rovnoběžných desek, nástroj nejprve zarovná orientaci osy Z a poté umožní změnit orientaci všech prutů najednou.
2. Klikněte na kartu Upravit | Analytické desky panel Místní souřadnicový systém (Obrátit osu Z).
3. Směr osy Z je orientován tak, aby směřoval nahoru nebo dolů, protilehle k počáteční orientaci.

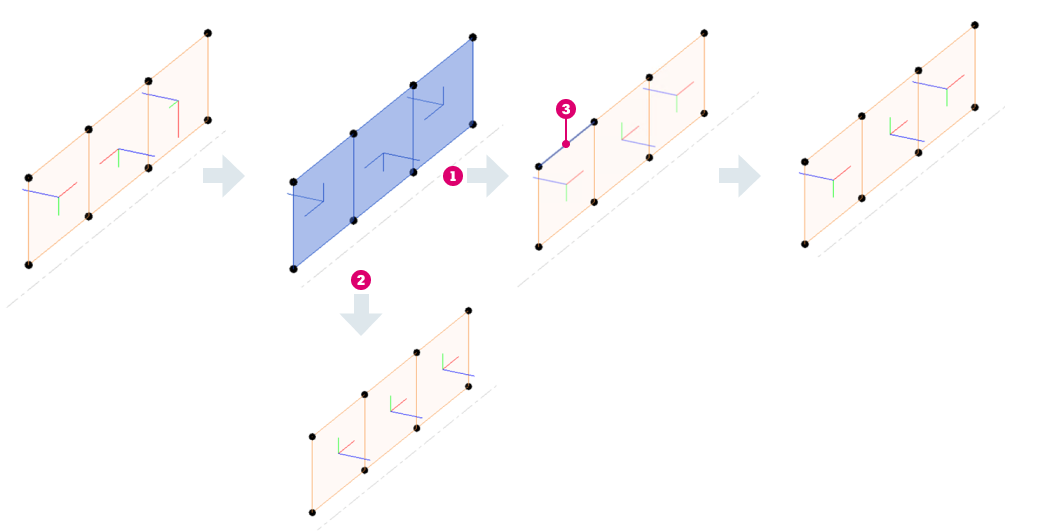

Zarovnání osy X analytické desky:

1. Vyberte jednu nebo více analytických desek.
   Poznámka: Můžete postupně vybrat jednotlivé desky nebo můžete provést vícenásobný výběr.
2. Klikněte na kartu Upravit | Analytické desky panel Místní souřadnicový systém ( Zarovnat osu X).
3. Pomocí referenční čáry zarovnejte orientaci osy X ().
4. Směr osy X je orientován podle vybrané referenční čáry (analytický prut nebo hrana analytické desky).

• – Zarovnejte orientaci osy X pro více analytických desek najednou.
• – Zarovnejte orientaci osy Z pro více analytických desek najednou.
• – Referenční čára
