Přidáním svarů je možné vytvořit přípoj mezi ocelovými konstrukčními prvky.
Umístění svaru
- Klikněte na kartu Ocel
panel Prvky výroby
(Svary).
- Na kreslicí ploše vyberte ocelové prvky k připojení.
Poznámka: Kliknutím s klávesou Ctrl vyberte více prvků.
- Stiskněte klávesu Enter.
- Vyberte jednu z dostupných hran prvků, které chcete propojit, k umístění svaru. Při přesouvání kurzoru nad prvky se hrany, na které se má umístit svar, zvýrazní.

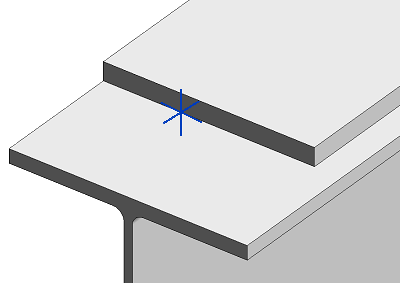

Svar je reprezentován v pohledu jako symbol křížku, který je možné použít k přidání popisků k dokumentaci.
Výběrem značky křížku svaru zobrazte vlastnosti jeho instance na paletě Vlastnosti.
- Značky svaru jsou viditelné pouze v případě, že je možnost Úroveň detailů pohledu nastavena na hodnotu Jemná.
- Svary se vytvářejí jako body spojující plochy, konstrukční ocelové rámy a sloupy s tvary a rodinami podporovanými v pracovním postupu ocelové výroby.
- Pro jednostranný a oboustranný typ, umístění, tvar povrchu a přípravu svaru je k dispozici pouze omezená množina hodnot (podle typu svaru). Tyto hodnoty jsou uloženy v databázi a není možné je upravovat.
- Svar neobsahuje logické spojení mezi připojenými objekty nebo informacemi o připojených objektech, obsahuje pouze vlastnosti svaru.
- Svar se spolu se vstupním prvkem nepřesouvá. Aby je bylo možno přesunout společně, je nutné vybrat vstupní prvek i svar.
- Svary je možné umístit na standardní dílčí prvky ocelového přípoje, ale ne na dílčí prvky vlastního ocelového přípoje.
