Architektonické sloupy, konstrukční sloupy nebo prvky rámových konstrukcí lze v půdorysném pohledu zobrazit pomocí zadané roviny řezu v půdorysném pohledu rodiny.
- Otevře rodinu sloupů nebo rámových konstrukcí.
- Klikněte na kartu Vytvořit
panel Vlastnosti
(Kategorie a parametry rodiny).
- V dialogu Kategorie a parametry rodiny zaškrtněte pod položkou Parametry rodiny parametr Zobrazit v půdorysech řeznou rovinu rodiny nebo jeho zaškrtnutí zrušte.
Požadované zobrazení prvku v půdorysném pohledu Postup Na základě roviny řezu půdorysného pohledu projektu Zrušte zaškrtnutí parametru. Trvale bez ohledu na rovinu řezu půdorysného pohledu projektu Vyberte parametr. Prvek se zobrazí pomocí roviny řezu zadané v půdorysném pohledu v Editoru rodin. - Klikněte na tlačítko OK.
- Uložte a načtěte rodinu.
Příklad architektonického sloupu
Následující obrázky jsou různé pohledy rodiny sloupů načtené do modelu. Horizontální čáry byly přidány pro názornost.
Rovina řezu nastavená v rodině
Rovina řezu nastavená v modelu
Půdorysný pohled sloupu v modelu s možností „Zobrazit v půdorysech řeznou rovinu rodiny“ vybranou v rodině
Půdorysný pohled sloupu v modelu s možností „Zobrazit v půdorysech řeznou rovinu rodiny“ nevybranou (nezaškrtnutou) v rodině
Příklad konstrukčního sloupu

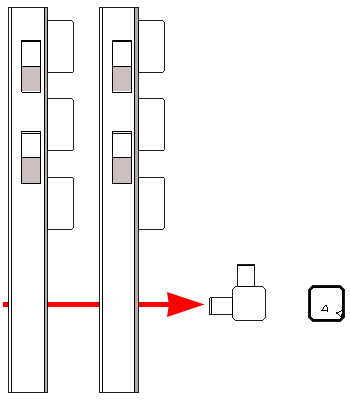

Následující obrázek znázorňuje sloup s rodinou konzol znázorňující příkaz „Zobrazit v půdorysech řeznou rovinu rodiny“ aktivovaný (vlevo) a deaktivovaný (vpravo). Všimněte si, že rovina řezu půdorysného pohledu modelu nemá žádný vliv na zobrazení sloupu, pokud je zapnuta možnost Zobrazit v půdorysech řeznou rovinu rodiny.
Pokud je tato možnost povolena, rovina řezu v rodině musí být nastavena na hodnotu 0, jinak sloupy nebudou viditelné v řezech oříznutých výše, než je rovina řezu.
Vodorovná šipka označuje řeznou rovinu pohledů řezů napravo.
