Přenášejte a synchronizujte jednotlivé značky součástí a značky sestav pro ocelové prvky a pro komponenty ocelových konstrukčních přípojů z aplikace Advance Steel do aplikace Revit.
V aplikaci Revit jsou zobrazeny jako parametry pouze ke čtení pro prvky synchronizované z aplikace Advance Steel pro následující kategorie: Konstrukční rámová konstrukce, Konstrukční sloupy, Plechy a Profily.
Při synchronizaci pomocí aktualizovaného souboru SMLX zkontrolujte sloupec Změna v dialogu Synchronizace a ověřte, zda se značky součástí a sestav liší.
Zneplatnění značek součástí a sestav v aplikaci Revit
Pokud provedete změny ocelových prvků v aplikaci Revit, zruší se platnost značek součástí a sestav, které jste pro ně synchronizovali. Ujistěte se, že jste značky znovu synchronizovali, aby byly platné.
Mezi příklady změn, které zruší platnost značek, patří přesunutí nebo odstranění ocelových prvků, úprava existujících přípojů nebo přidání nových přípojů v aplikaci Revit.
U zneplatněné značky se v aplikaci Revit zobrazí hodnota „Upraveno“. Ke kontrole aktuálnosti značek můžete použít filtry, výkazy nebo popisky.
Níže jsou uvedeny některé případy, kdy změny ocelových prvků způsobily neplatnost značek. Prvky jsou zobrazeny červeně pomocí filtru pro hodnotu „Upraveno“ parametrů Značka jednotlivé součásti a Značka sestavy.

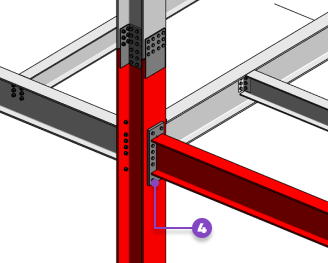

- Při změně délky prvku
se zneplatní značky pro sloup a přímo připojené prvky a přípoje:

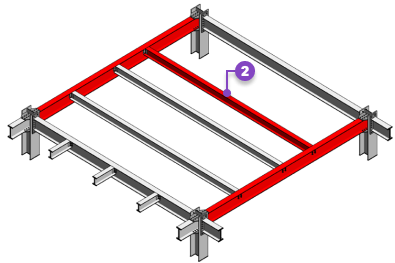

- Při přesunutí nosníku
se zneplatní značky pro přesunutý nosník a pro přímo připojené nosníky i pro komponenty nepřímých přípojů:
- Při použití modifikátorů z karty Ocel
(například řez po obrysu) nebo při přidání nových ocelových přípojů k prvkům:
- Pokud změníte typ přípoje nebo upravíte vlastnosti přípoje, například změníte tloušťku desky
, zneplatní se značky pro komponenty přípojů a připojené prvky:
