Rozdělení konstrukčních stěn a podlah do sestav

Rozdělte konstrukční stěny a podlahy do konfigurovatelných panelů pro sestavy.

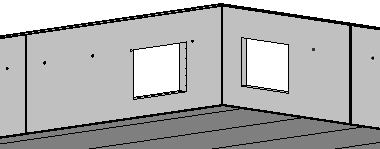

Pokud použijete nástroj prefabrikátu (Rozdělit) na konstrukční stěny, konstrukční podlahy a základové desky, vytvoříte sestavu panelů, přípojů, úchytů a desek ke zdokumentování a výrobě.

Sestavy můžete tvořit z následujících konstrukčních prvků:

• konstrukční stěny
• konstrukční podlahy
• základové desky

Můžete určit typy panelů, přípojů, úchytů a výztuží pro hotovou sestavu.

1. Klikněte na kartu Prefabrikát panel Segmentace (Rozdělit).
2. Na panelu možností vyberte možnost vícenásobného výběru, abyste umožnili výběr více prvků.
3. Na kreslicí ploše vyberte konstrukční prvky.
4. Na panelu možností klikněte na tlačítko pro dokončení.
5. V případě podlah a desek se zobrazí dialog vlastností desky. Vyberte příslušný typ podlahy pro panely: Hollow Core Slab (Dutinová deska), Solid Slab (Plná deska) nebo Girder Slab (Filigránová deska). Potom klikněte na tlačítko OK.


Díly a sestavy jsou vytvořeny na základě nastavení v dialogu Configuration (Konfigurace).

Případně můžete vybrat konstrukční prvky na kreslicí ploše a poté kliknout na kartu Prefabrikát panel Segmentace (Rozdělit).

Nástroj Rozdělit provede u prvků konstrukčních stěn, konstrukčních podlah a základových desek tyto akce:

• Vytvoří díly.
• Rozdělí díly pomocí příkazu pro rozdělení v aplikaci Revit.
• Umístí přípoje a výztuž.
• Vytvoří sestavy z dílů.

Poznámka: Pokud nějakým způsobem změníte hranici stěny, budou sestavy aktualizovány, aniž by byla zohledněna pravidla pro segmentaci nebo přípoje. Chcete-li zajistit správnost segmentace a přípojů, vyberte upravené sestavy a použijte nástroj (Rozdělit). Musí být vybrána sestava, nikoli původní stěna. Jinak bude stěna rozdělena bez ohledu na předchozí rozdělení.
