Po upgradu na verzi aplikace Revit 2023 chybí v modelu analytické desky (povrchy)

Zjistěte, jak znovu vytvořit geometrii chybějících analytických prvků jejich novým modelováním na základě jejich fyzických protějšků.

Problém:

Při upgradu modelu aplikace Revit na nejnovější verzi aplikace Revit 2023 chybí v modelu některé analytické desky (povrchy). K tomuto problému dochází zejména při upgradu velmi starých modelů, například modelů z verzí aplikace Revit 2012, 2013, 2014, na nejnovější verzi aplikace Revit 2023. Aplikace Revit 2023 obsahuje přepracovaný konstrukční analytický model a předchozí analytický model je během procesu upgradu migrován do nového analytického modelu. Dochází k situacím, kdy analytické desky ze starých modelů aplikace Revit nelze migrovat do nových analytických desek.

Prostředí:

Aplikace Revit 2023 a novější

Řešení:

1. Pokud je v počítači k dispozici jedna ze starších verzí aplikace Revit (2022 nebo 2021):
   1. Otevře model v předchozí verzi (Revit 2022 nebo 2021).
   2. Uložte model.
   3. Otevře model v aplikaci Revit 2023.
2. Pokud v počítači nemáte zprostředkující verzi, otevřete model v aplikaci Revit 2023.
3. Zobrazí se zpráva s upozorněním, k čemu došlo, a kroky, které je potřeba k vyřešení tohoto problému provést:

   „Jeden nebo více analytických prvků nemá správnou geometrii, ale jejich asociované fyzické prvky jsou v pořádku. Geometrii analytických prvků můžete znovu vytvořit novým modelováním na základě jejich fyzických protějšků.“

Obnovení chybějící geometrie a vyřešení upozornění:

1. Na kartě Správa panelu Dotaz klikněte na možnost (Přehled upozornění).

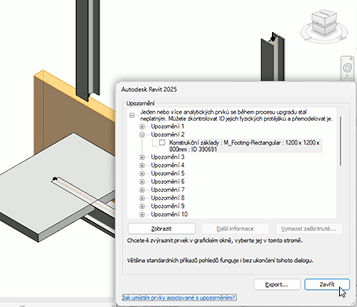

2. V dialogu Upozornění klikněte na znaménko plus vedle zprávy s upozorněním týkající se upgradu modelu. Rozbalí se seznam jednotlivých upozornění.
3. Kliknutím na znaménko plus vedle jednotlivých upozornění zobrazíte další informace o prvcích.
4. V dialogu Upozornění vyberte některé z upozornění, klikněte na znaménko plus a vyberte informace o prvku.




5. Kliknutím na tlačítko Zobrazit v dialogu Upozornění zvýrazněte vybraný prvek v modelu.
6. Po identifikaci prvku (například stěny) zavřete dialog Upozornění.
7. Vyberte identifikovaný prvek (například stěnu) a na kartě Analyzovat panel Konstrukční analytický model klikněte na možnost (Analytická deska).
8. Na kartě Upravit | Vytvořit analytickou desku panel Pracovní rovina klikněte na možnost (Nastavit).
9. V dialogu Pracovní rovina vyberte možnost Vybrat rovinu a klikněte na tlačítko OK.
10. Vyberte rovinu v modelu.

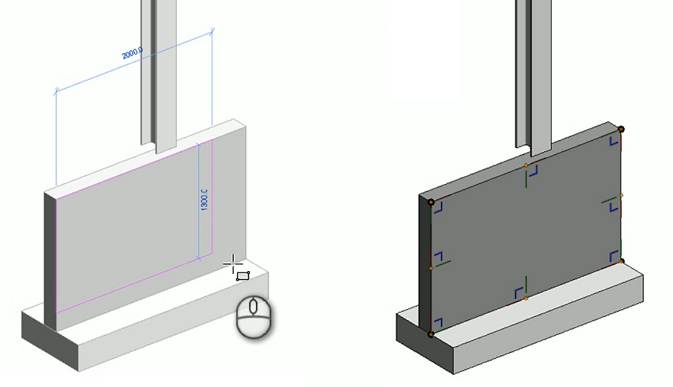

11. Na kartě Upravit | Vytvořit analytickou desku panel Kreslit vyberte některou z metod kreslení (například obdélník) a nakreslete analytickou desku na základě tvaru vybraného prvku (například stěny).
12. Kliknutím na tlačítko (Dokončit) vytvořte analytickou desku.




13. Vyberte analytický model.
14. Na kartě Upravit | Analytické desky panel Koordinace klikněte na možnost (Přidat asociaci).

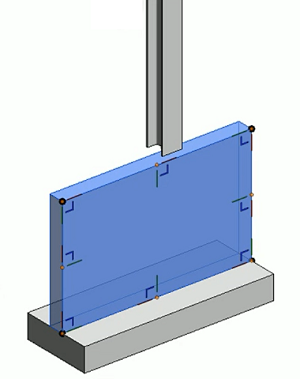

15. Vyberte prvek (stěnu), se kterým chcete asociovat analytickou desku v modelu. Vytvoří se asociace mezi fyzickým a analytickým prvkem.
    Poznámka: Chcete-li zkontrolovat asociaci, vyberte jeden ze dvou prvků (stěnu nebo analytickou desku) a klikněte na možnost (Zvýraznit asociaci) na kartě Upravit | Analytické desky panel Koordinace.





16. Pokud se vrátíte do dialogu Upozornění na kartě Správa panel Dotaz a kliknutím na znaménko plus vedle zprávy upozornění týkající se upgradu modelu rozbalíte seznam jednotlivých upozornění, uvidíte, že v seznamu je o jedno upozornění méně – bylo vyřešeno a odstraněno ze seznamu.
17. Stejný postup proveďte u každého prvku zobrazeného v seznamu upozornění.
