Modelování ocelových prvků z bodu do bodu

Pomocí možnosti automatického zkrácení v nastavení konstrukce můžete vytvořit geometrii ocelového prvku přesně od počátečního bodu po koncový bod zadané kliknutím.

Automatické zkrácení ocelových prvků během automatického připojení

Chování automatického zkrácení konstrukčních ocelových prvků můžete přepnout u nových modelů nebo zpětně u aktuálních modelů pomocí následujících kroků:

  1. Klikněte na kartu Konstrukcepanel Konstrukce.
  2. nebo

  3. Klikněte na kartu Správapanel Nastavení (Nastavení konstrukce) Otevře se dialog Nastavení konstrukce.
  4. V dialogu Nastavení konstrukce klikněte na kartu Konstrukční ocelové prvky.
  5. Zaškrtněte políčko Zakázat automatické zkrácení ocelových prvků během automatického připojení
    Poznámka: Pokud se zobrazí dialog s upozorněním, klikněte na tlačítko OK.
  6. Kliknutím na tlačítko OK uložíte změny a zavřete dialog Nastavení konstrukce.

Ocelové prvky z výkresu budou aktualizovány geometrií z bodu do bodu pro existující prvky projektu a pro nově vytvořené prvky.

Možnost Příklad

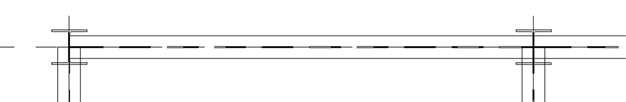

Ocelové nosníky s povoleným automatickým zkrácením

Ocelové nosníky s vypnutým automatickým zkrácením

Poznámka:
  • Na panelu Vlastnosti se změnily následující sady hodnot:
    • Počáteční prodloužení nelze upravovat.
    • Oříznutí počátečního spoje je odstraněno ze seznamu.
    • Hmotnost se přepočítá tak, aby odpovídala délce.
    • Systémová délka a Délka řezu jsou nyní stejné.
    • Prvky lze dále upravovat pomocí modifikátorů oceli nebo jiných prvků aplikace Revit, například vybrání apod.
  • Při výběru nosníku již na pásu karet není dostupná funkce Změnit referenci.
  • Sloupy a nakloněné sloupy nejsou ovlivněny možností z bodu do bodu. Geometrie bude stále zkrácena podle očekávání v závislosti na kontextu.

Pracovní postup z bodu do bodu pro nakloněné sloupy

Při přidání nakloněného sloupu pomocí pracovního postupu z bodu do bodu se nyní geometrie sloupu prodlouží až ke koncovému bodu systémové délky.

Pokud možnost z bodu do bodu vypnete, nakloněný sloup se nastaví do sekundárního stavu. V tomto stavu je sloup zarovnán s dolní částí protínajícího nosníku a připojí se k nejmenší čáře průsečíku.

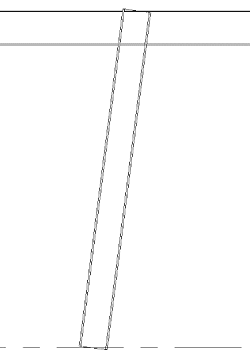

  • Reprezentace nakloněného sloupu vytvořená se ZAPNUTOU možností z bodu do bodu.
    • Zarovnání horní geometrie: čára umístění.
    • Zarovnání připojení v horní části: průnik v ose sloupu

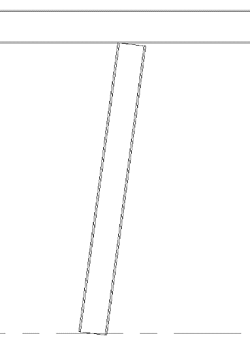

  • Reprezentace nakloněného sloupu vytvořená s VYPNUTOU možností z bodu do bodu.
    • Zarovnání horní geometrie: čára umístění.
    • Zarovnání připojení v horní části: maximální průnik
