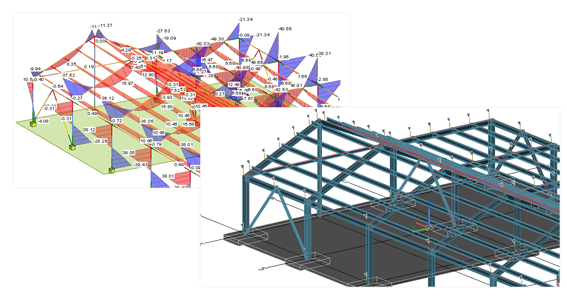

Přenos výsledků analýzy z aplikace Revit do aplikace Advance Steel

Chcete-li přenést výsledky analýzy z projektu aplikace Revit do modelu aplikace Advance Steel, použijte rozšíření Advance Steel Extension for Revit.

Poznámka: K přenosu výsledků analýzy je nutné kromě rozšíření Advance Steel Extension for Revit nainstalovat také doplněk Robot Structural Analysis Toolkit. Oba doplňky si můžete stáhnout ze služby Autodesk App Store.

Pracovní postup

Výsledky analýzy jsou přenášeny ve formátu SMLX. Je nutné exportovat model pomocí rozšíření Advance Steel Extension.

1. Export modelu (nebo jeho vybraných součástí) z aplikace Revit: karta Doplňky panel Advance Steel Extension Export.
2. Import souboru SMLX. v aplikaci Advance Steel: karta Export & Import panel Revit Import.

Na všech potřebných koncích nosníků budou vytvořeny analytické uzly, které obsahují výsledky analýzy z aplikace Revit.

Analytické uzly jsou k dispozici také v dialogu Synchronization aplikace Advance Steel. Tento dialog umí poznat odstranění uzlu, vytvoření nového uzlu nebo změnu hodnot výsledků analýzy v rámci uzlů.

Dialog Synchronization má filtr Node, který zobrazuje pouze čáry související s uzly. Ve dvou sloupcích se také zobrazují hodnoty síly a ohybového momentu v rámci uzlu (ze souboru SMLX nebo z modelu). Sloupce jsou pojmenovány Efforts…-File a Efforts….

V dialogu můžete přidat sloupce:

1. Klikněte pravým tlačítkem na záhlaví tabulky
2. Vyberte možnost Add Column Model Efforts…

Pro každý směr síly nebo ohybového momentu lze rozdíly mezi souborem SMLX a modelem zobrazit v samostatném dialogu. Do tohoto dialogu můžete přejít tak, že dvakrát kliknete na tři tečky umístěné na každém řádku synchronizace.

Přenášené položky

Z projektu aplikace Revit se do analytických uzlů v aplikaci Advance Steel přenášejí pouze výsledky analýzy z dialogu Kombinace zatížení. Zatěžovací stavy importovány nejsou.
