Vylepšení terénních útvarů

Nástroje a funkce byly vylepšeny tak, aby spolupracovaly s prvky terénních útvarů v modelech.

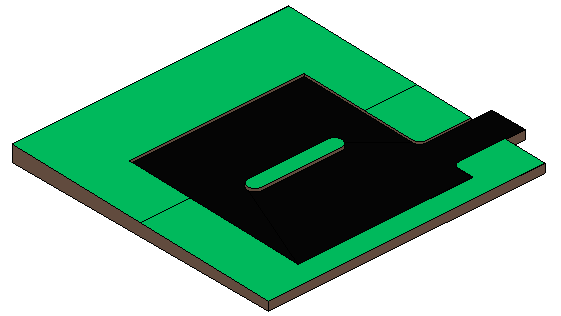

Hloubení objemu terénního útvaru

Objem lze z terénního útvaru vyhloubit pomocí protínajícího podlaží, střechy nebo prvku terénního útvaru. Tento nástroj umožňuje vytvořit vyhloubenou pozici v terénním útvaru pro budovu nebo použít druhý protínající terénní útvar k vyhloubení parkoviště z prvního terénního útvaru. Nástroj pro hloubení snižuje nutnost použití objemových prvků k oříznutí terénních útvarů a následnému umístění podlaží nebo podobného prvku. Hloubení tento proces umožňuje provést v jednom kroku pomocí jediného protínajícího prvku. Pokud se změní návrh, lze vyhloubení odebrat.

Hloubení terénního útvaru

1. Vyberte terénní útvar s protínajícím prvkem (střecha, podlaha nebo terénní útvar).
2. Klikněte na kartu Upravit | kartu Terénní útvarTvary terénních útvarů (Provést výkop).
3. Vyberte protínající prvek, který chcete použít k hloubení.
4. Klikněte na položku (Upravit).

Další informace naleznete v části Terénní útvar: Hloubení a odstranění hloubení.

Použití šachty na terénním útvaru

V předchozích verzích otvory šachty protínaly celý prvek terénního útvaru. Nyní je dno šachty umístěno vzhledem k její poloze v terénním útvaru. Použijte prvky šachty ve spojení s terénními útvary a přizpůsobte dno šachty podmínkám modelu, aniž by prvek šachty protínal celý prvek terénního útvaru.

(Viz část Vyříznutí otvoru šachty.)

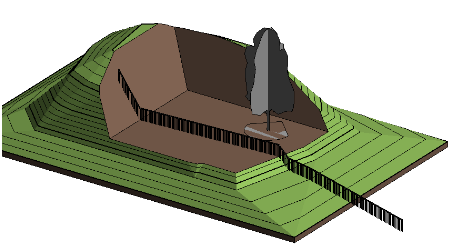

Hostování prvků na booleovských površích

Umístěte (hostujte) prvky na odkrytých (booleovských ) površích terénního útvaru po jeho vyhloubení. Při hostování prvků, jako je zábradlí nebo prvek výsadby, se booleovský povrch chová jako původní povrch prvku terénního útvaru.

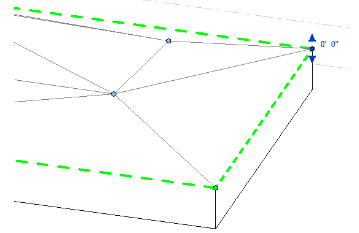

Nastavení základní výšku od horní roviny

Při úpravách tvaru terénního útvaru nebo při umísťování bodů použijte pro základní výšku nastavení Horní rovina. Toto nastavení umožňuje nastavit a měřit výšky od horní roviny terénního útvaru. To může usnadnit úpravy terénního útvaru. Přidávejte body bez nutnosti výpočtu hloubky nebo polohy bodu. Změňte hodnotu vzhledem k hodnotě 0 z aktuální polohy.

Viz část Přidání bodu pro úpravy tvaru a Úprava tvaru prvku.

Vytvoření terénního útvaru z plochy objemu

K vytvoření prvků terénního útvaru použijte jiné než vertikální plochy objemových prvků. Prvky terénního útvaru vytvořené z objemových prvků lze při změně objemového prvku aktualizovat na novou plochu.

Viz část Vytvoření terénního útvaru z plochy objemu.

Hladké stínování terénního útvaru

Chcete-li zlepšit zobrazení všech prvků terénních útvarů v modelu, povolte hladké stínování. Tato možnost vyhladí vzhled terénních útvarů, které používají tyto vizuální styly: Stínovaný, Konzistentní barvy, Textury a Realistické. Chcete-li toto nastavení zapnout, klikněte na kartu Objemy a pozemekpanel Vytvořit terén Hladké stínování terénního útvaru.

Hladké stínování terénního útvaru – vypnuto

Hladké stínování terénního útvaru – zapnuto

Viz část Hladké stínování terénního útvaru.

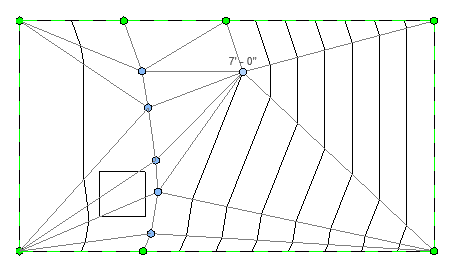

Zobrazení vrstevnic při úpravách

Při úpravách terénního útvaru se zobrazují vrstevnice. Při přidávání a úpravách bodů a hran zůstávají vrstevnice viditelné a poskytují zpětnou vazbu při provádění změn. Viditelnost vrstevnic musí být povolena ve viditelnosti a zobrazení pohledu a podle typu terénního útvaru.

Viz Řízení zobrazení vrstevnic na terénním útvaru.

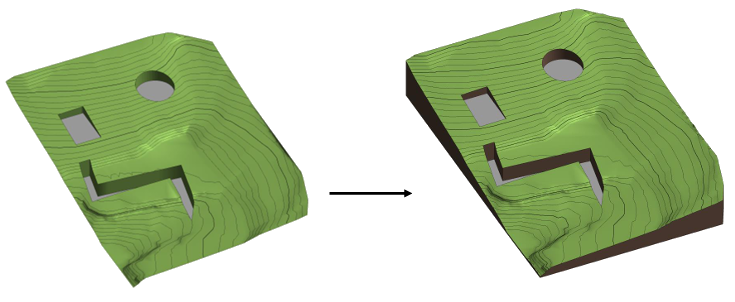

Vylepšení převodu terénu

Při práci se staršími soubory obsahujícími terény a desky budov jsou při převodu terénu na terénní útvar zachovány desky budov jako vyhloubené oblasti na terénním útvaru.

Viz část Vytvoření terénního útvaru z terénu.
