Konfigurace možností publikování do souboru DXF
Vyberte nastavení pro soubory DXF aplikace AutoCAD nebo Inventor nebo soubory DXF rozvinu.
Poznámka: Abyste mohli provádět tyto operace, musíte mít oprávnění správce.
- Klikněte na položku > Nástroje > Správa > Nastavení úložiště.

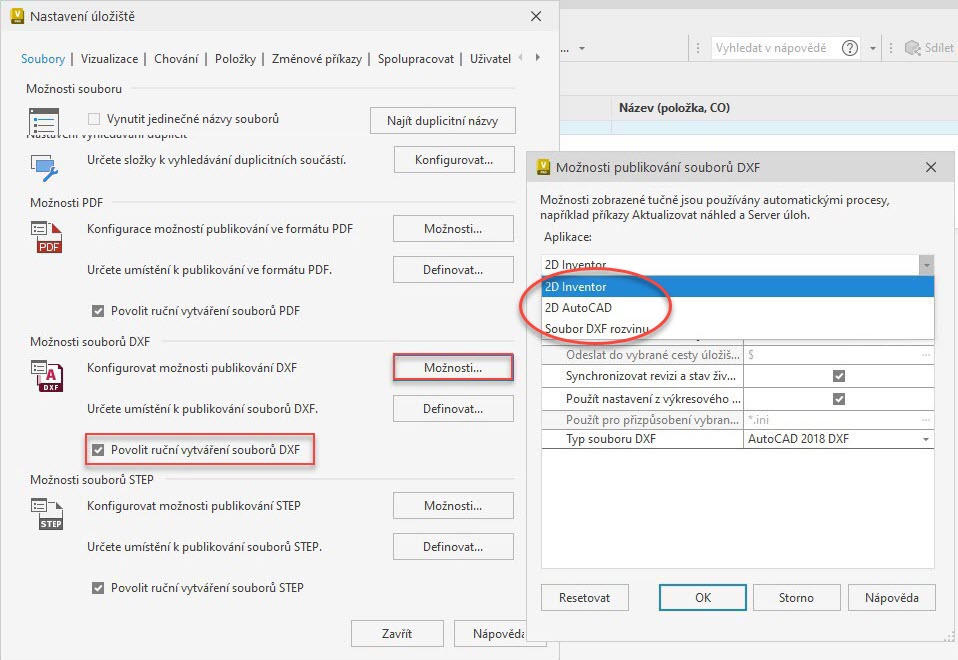

- V části Možnosti DXF otevřete kliknutím na tlačítko Možnosti dialog Možnosti publikování souborů DXF a nakonfigurujte nastavení publikování souborů DXF.
- Vyberte aplikaci a zkontrolujte požadovaná nastavení.
Chcete-li vytvořit soubor DXF bez nutnosti změny stavu životního cyklu výkresového souboru, zaškrtněte políčko Povolit ruční vytváření souborů DXF. Příkaz Vytvořit soubor DXF je dostupný na panelu nástrojů, v místní nabídce a v nabídce Akce.
Tyto tabulky popisují nastavení v dialogu Možnosti publikování souborů DXF pro publikování souborů aplikací AutoCAD a Inventor.
| Možnosti publikování do souboru DXF aplikace AutoCAD | |
| Přidat jako přílohu | Zobrazí publikovaný soubor DXF jako přílohu daného souboru. |
| Odeslat do umístění zdrojového souboru | Automaticky uloží publikovaný soubor DXF do vybraného umístění souboru. |
| Odeslat do vybrané cesty úložiště Vault | Definuje určité umístění (pomocí možnosti Procházet), do něhož se publikovaný soubor DXF uloží. |
| Synchronizovat stav životního cyklu a revizi ze zdrojového souboru | Umožňuje, aby měl publikovaný soubor DXF i jeho zdrojový soubor stejný stav životního cyklu a hodnotu revize. |
| Použít nastavení ze souboru výkresu aplikace AutoCAD | Umožňuje použít nastavení ze souboru výkresu aplikace AutoCAD. |
| Typ souboru DXF | Vyberte výchozí typ souboru DXF. |
| Možnosti publikování do souboru DXF aplikace Inventor / Možnosti souboru DXF rozvinu | |
| Přidat jako přílohu | Zobrazí publikovaný soubor DXF jako přílohu daného souboru. |
| Odeslat do umístění zdrojového souboru | Automaticky uloží publikovaný soubor DXF do vybraného umístění souboru. |
| Odeslat do vybrané cesty úložiště Vault | Definuje určité umístění (pomocí možnosti Procházet), do něhož se publikovaný soubor DXF uloží. |
| Synchronizovat stav životního cyklu a revizi ze zdrojového souboru | Umožňuje, aby měl publikovaný soubor DXF i jeho zdrojový soubor stejný stav životního cyklu a hodnotu revize. |
| Použít nastavení ze souboru výkresu aplikace Inventor | Umožňuje použít nastavení ze souboru výkresu aplikace Inventor. |
| *Použít pro přizpůsobení vybranou konfiguraci | Vyberte vlastní konfigurační soubor pro publikování souborů DXF. **Poznámka: Pokud pro export do souboru DXF používáte funkci Pack and Go, aplikace Vault odešle soubor ZIP místo souboru DXF. |
| Typ souboru DXF | Vyberte výchozí typ souboru DXF. |
** V konfiguračním souboru zkontrolujte možnost výběru exportu.
- Pokud nastavíte možnost POUŽÍT PŘENOS = Ano, aplikace Vault exportuje a odešle soubor ZIP.
- Pokud nastavíte možnost POUŽÍT PŘENOS = Ne, aplikace Vault exportuje a odešle soubor DXF.
