Vyhledání duplicitních součástí v aplikaci Inventor

Naučte se, jak najít duplicitní součásti v aplikaci Inventor.

K vyhledávání duplicit se používají pouze indexované součásti. Kliknutím zde získáte další informace o indexování a možné důvody, proč některé soubory nemusí být indexovány.

Od verze Inventor 2020.2 jsme zavedli mechanismus dvojité kontroly, pomocí kterého se kontrolují duplicitní součásti. Chcete-li získat co nejpřesnější výsledky, aktualizujte aplikaci Inventor na verzi 2020.2 nebo novější.

Vyhledávání duplicit

1. Určete vstupní geometrii pro vyhledávání – vyberte součást, sestavu nebo podsestavu.

2. Na panelu nástrojů úložiště Vault klikněte na tlačítko Najít duplicity. Ujistěte se, že pracujete v projektu úložiště Vault, abyste mohli tento příkaz použít.

3. Volitelné: Chcete-li během vyhledávání duplicit kontrolovat součásti Obsahového centra v sestavě, zaškrtněte políčko Kontrolovat součásti Obsahového centra.

   Poznámka: Tato možnost je dostupná pouze v prostředí sestavy.

4. Volitelné: Chcete-li během vyhledávání duplicit kontrolovat uvolněné součásti v sestavě, zaškrtněte políčko Kontrolovat uvolněné součásti.

   Poznámka: Tato možnost je dostupná pouze v prostředí sestavy.

5. Klikněte na tlačítko Vyhledat.

   Poznámka: Indexování nově přidaných součástí bude nějaký čas trvat. Podrobnosti o stavu indexovaných součástí naleznete ve frontě úloh.

6. Zobrazte si výsledky vyhledávání.

7. Ve výsledcích vyhledávání součásti zobrazte kliknutím na položku možnosti, které můžete provést.

Zahájení nového vyhledávání

1. Kliknutím na položku spustíte nové vyhledávání.

Zobrazení výsledků vyhledávání jedné součásti

1. Klikněte na tlačítko Vyhledat. Výsledky vyhledávání součástí se zobrazí na panelu Najít duplicity.

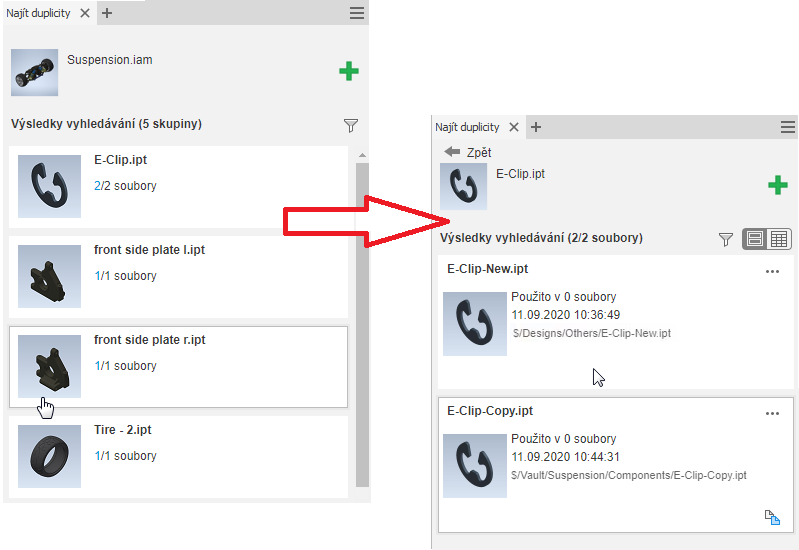

Zobrazení výsledků vyhledávání sestav

1. Klikněte na tlačítko Vyhledat. Skupiny výsledků vyhledávání se zobrazí na panelu Najít duplicity.

2. Kliknutím na požadovaný výsledek skupiny zobrazíte jednotlivé duplicitní součásti.

   Ikona označuje součásti se stejným zdrojem (například součásti vytvořené pomocí nástroje Copy Design nebo ruční kopie).

3. Kliknutím na tlačítko Zpět se vrátíte do seznamu výsledků skupin.



Určuje zobrazení výsledků vyhledávání. K dispozici jsou následující možnosti zobrazení:

Zobrazení dlaždic

Zobrazí výsledky vyhledávání v seznamu s náhledem obrázku.

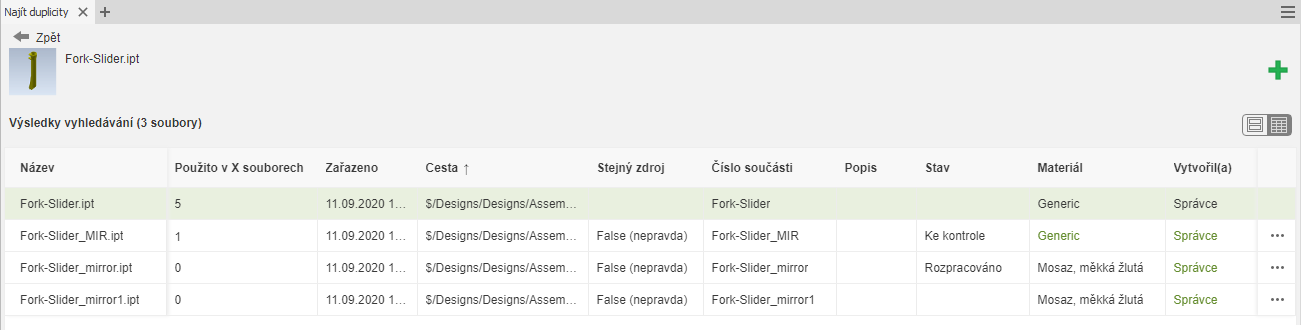

Zobrazení detailů

Zobrazí výsledky vyhledávání s podrobnostmi, například o materiálu, cestě k souboru nebo počtu souborů, ve kterých se zdrojový soubor používá. Zdrojový soubor je uveden jako první, takže můžete snadno porovnávat jeho data a nacházet duplicity. Stejné vlastnosti jsou označeny zelenou barvou. Sloupce můžete třídit kliknutím na název. Panel lze také přesunout a ukotvit ke spodní části grafického okna aplikace Inventor.

Operace se součástmi

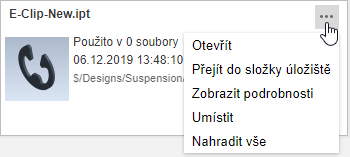

Kliknutím na položku vedle součásti ve výsledcích vyhledávání zobrazíte následující možnosti:
