Wenn Sie der Ausschnittkomponente ein Bitmap oder ein Prozedur-Map zuweisen, wird das Material teilweise transparent. Hellere Bereiche (mit höheren Werten) des Maps werden undurchsichtig, dunklere Bereiche werden transparent und Zwischenwerte werden halbtransparent gerendert.
Klicken Sie im Hauptwerkzeugkasten auf das Symbol "Material-Editor", oder drücken Sie die Taste "M". Klicken Sie auf das Symbol und halten Sie es gedrückt, um das Flyout anzuzeigen.
-
Material-Editor > Architekturmaterial > Rollout "Spezialeffekte" > Schaltfläche "Ausschnitt-Map"
-
Material-Editor > Raytrace-Material > Rollout "Maps" > Schaltfläche "Transparenz"
-
Material-Editor > Arch & Design-Material > Rollout "Spezialzweck-Maps" > Schaltfläche "Ausschnitt-Map"
-
Material-Editor > Autodesk Generisch > Rollout "Ausschnitte" > "Aktivieren" einschalten. > Bildschaltfläche
-
Material-Editor > Autodesk Metall > Rollout "Ausschnitte" > Typ in "Benutzerdefiniert" ändern. > Bildschaltfläche
-
Material-Editor > Andere Materialien mit einer Ausschnitt-Komponente
Durch Einstellen des Map-Betrags auf 100 wird das gesamte Map angewendet. Transparente Bereiche sind vollständig transparent. Der Betrag 0 entspricht dem Deaktivieren des Maps. Zwischenwerte für den Betrag werden mit dem ursprünglichen Wert unter "Transparenz" gemischt. Transparente Map-Bereiche erhalten mehr Deckkraft (Opazität).

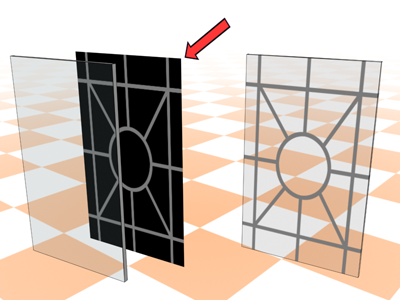

Die Graustufen eines Ausschnitt-Maps bestimmten den Transparenzbetrag.
Prozeduren
So verwenden Sie ein Ausschnitt-Map:
- Klicken Sie auf die Schaltfläche "Ausschnitt-Map".
3ds Max öffnet die Material-/Map-Übersicht.
- Wählen Sie einen Map-Typ aus der Liste aus, und klicken Sie auf "OK".
(Wenn Sie "Bitmap" als Map-Typ wählen, wird zunächst ein Dialogfeld von 3ds Max angezeigt, in dem Sie die Bilddatei wählen können.)
- Richten Sie das Map mithilfe der Map-Steuerelemente ein.
Alternativ können Sie auch den Erweiterten Material-Editor für das Vernetzen eines Map-Knotens mit der Komponente "Ausschnitt" verwenden.
